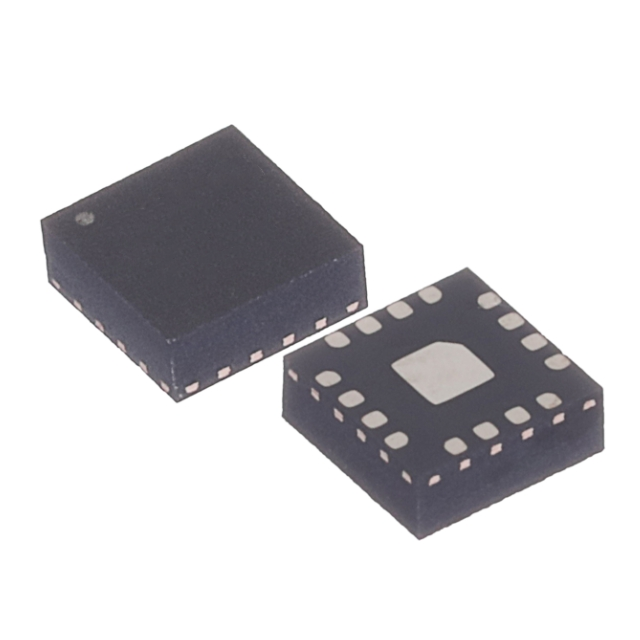

LMK3H0102A015RERR是一款 2 输出 PCIe 第 1 代至第 6 代兼容无基准时钟发生器，支持展频时钟 (SSC)。该产品基于TI专有的体声波 (BAW) 技术，提供 ±25ppm时钟输出，无需任何晶体或外部时钟基准。LMK3H0102A015RERR可以同时提供 2 个 SSC 时钟、2 个非 SSC 时钟，或者同时提供 1 个 SSC 时钟和 1 个非 SSC 时钟。

其特征包括

• 集成 BAW 谐振器，无需外部基准

• 灵活的频率生成：

– 两个通道分频器：多达三个独特的输出频率，范围为 2.5MHz 至 400MHz

– LVCMOS 输出支持高达 200MHz 的频率：1.8V、2.5V 或 3.3V

– OUT0 和 OUT1 引脚上的交流 LVDS、直流LVDS、LP-HCSL 和 LVCMOS 组合

– 额外的 LVCMOS 输出可生成多达 5 个LVCMOS 时钟

• 总输出频率稳定性：±25ppm

• 2 个运行模式：I

2C 或预编程的 OTP

– 完全可配置的 I2C 地址

• 环境温度：–40°C 至 85°C

• 符合 PCIe 第 1 代到第 6 代标准：具有或不具有SSC、SRNS 和 SRIS 的通用时钟

• 具有 SSC 时 PCIe 抖动极低：

– PCIe 第 3 代通用时钟抖动：最大 135.3fs

（PCIe 限制为 1ps）

– PCIe 第 4 代通用时钟抖动：最大 135.3fs

（PCIe 限制为 500fs）

– PCIe 第 5 代通用时钟抖动：最大 57.5fs（PCIe

限制为 150fs）

– PCIe 第 6 代通用时钟抖动：最大 34.5fs（PCIe限制为 100fs）

• 可编程 SSC 调制深度

– 预编程：–0.1%、–0.25%、–0.3% 和 –0.5% 向下展频

– 寄存器可编程：–0.1% 至 –3% 向下展频或±0.05% 至 ±1.5% 中心展频

• 1.8V 至 3.3V 的电源电压

• 内部 LDO，对于 LP-HCSL 输出，在 500kHz 开关噪声下具有 –93.1dBc PSNR

• 启动时间：<1.5ms

• 输出到输出偏斜：<50ps

• 失效防护数字输入引脚

此外，‌LMK3H0102A015RERR时钟发生器适用于多种应用场景，包括：

PCIe Gen 1至Gen 6时钟生成

服务器主板

NIC、SmartNIC

硬件加速器

多功能打印机

PCIe SSD

附加卡、PCIe扩展卡
