TPS259461LRPWR 应用苹果Macbook AIR/5.5v电子保险丝

TPS25946xx 2.7V至23V 5.5A电子保险丝是一套高度集成的电路保护和电源管理解决方案，采用小型封装。这些器件只需很少的外部元件即可提供多种保护模式，能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。凭借集成的背靠背FET，该器件可在导通状态下实现双向电流流动，同时可在关断状态下阻断两个方向的电流流动。该特性使其非常适合用于USB OTG (On-The-Go) 应用。

输出转换率和浪涌电流可使用单个外部电容器进行调节。如果输入超过可调过压阈值，则通过切断输出来保护负载免受输入过压情况的影响。该器件通过主动限制电流来响应输出过载。输出电流限制阈值以及瞬态过流消隐定时器均可由用户调节。限流控制引脚还可用作模拟负载电流监控器。

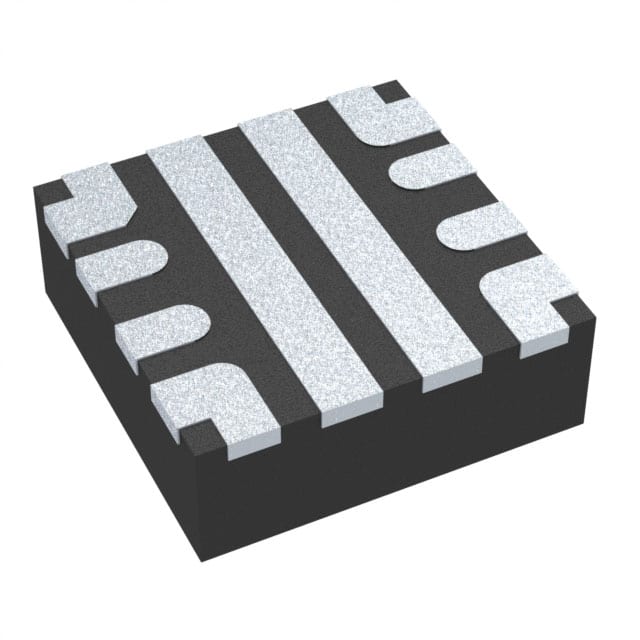

TPS25946xx采用2mm x 2mm、10引脚HotRod QFN封装，可提高散热性能，减小系统占位面积。该器件的工作结温范围为–40°C至+125°C。

特性

宽工作输入电压范围：2.7V至23V

绝对最大值为28V

集成背靠背FET，具有低导通电阻(ROn=28.3mΩ（典型值）)

导通状态下双向电流流动

关断状态下反向电流阻断

快速过压保护

可调节过压锁定 (OVLO)，响应时间为1.2µs（典型值）

正向过流保护，具有负载电流监控器输出 (ILM)

有源限流响应

可调阈值 (ILIM)：0.5A至6A

ILIM>1A时精度：±10%

可调瞬态消隐定时器 (ITMER)，可实现高达2 x ILIM峰值电流

输出负载电流监控精度：±6% (IOUT≥1A)

快速跳闸响应，用于OUT引脚短路保护

响应时间：500ns（典型值）

可调（2 × ILIM）和固定阈值

高电平有效使能输入，带可调节欠压锁定阈值 (UVLO)

可调节的输出转换率控制 (dVdt)

过温保护

电源良好指示 (PG)，具有可调阈值 (PGTH)

UL 2367认证（进行中）

IEC 62368 CB认证（进行中）

占位面积小：QFN 2mm x 2mm，0.45mm脚距

应用

USB On-The-Go (OTG)

智能手机

平板电脑

数码相机

销售点终端

无线充电器
