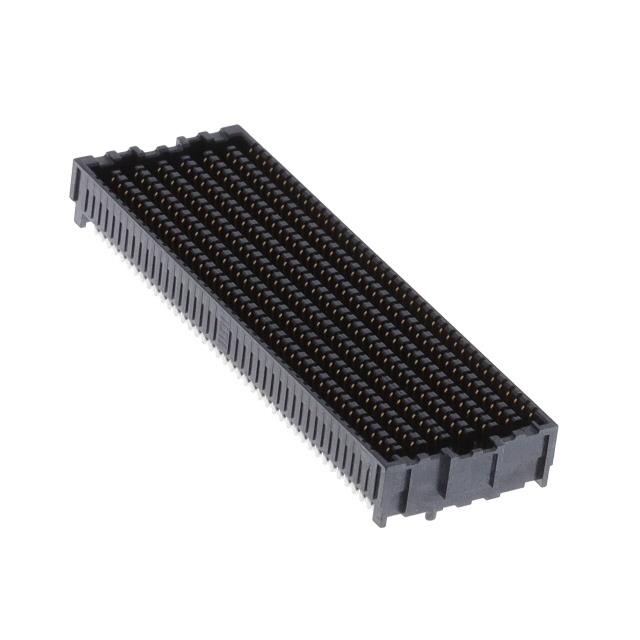

SEAF-40-06.5-S-14-2-A-K-TR 是一款高速高密度开放式端子阵列连接器，属于 Samtec 的 SEARAY™ 系列，以高密度、高速传输和高灵活性著称。具有 560 个引脚，引脚间距为 0.050 英寸（1.27 毫米），这种精细的引脚间距使得连接器在有限的空间内能够实现更多的电气连接。采用表面贴装技术（SMD），卧贴安装方式，适合自动化生产流程，能够提高生产效率。触头镀层为金，具有良好的导电性和抗腐蚀性，能够保证连接器在长期使用过程中的可靠性和稳定性。

SEAF-40-06.5-S-14-2-A-K-TR 产品特性

高密度配置 ：最多可提供 500 个端子，为设计和布线提供了极大的灵活性，可满足单端或差分对配置以及电源、信号或接地等多种连接需求。

低功耗与高速传输 ：SEARAY™ 系列连接器的设计优化了信号传输性能，能够支持高速信号传输，同时保持低功耗特性，适用于对信号完整性和功耗敏感的高速应用。

多种配置选项 ：除了 560 个引脚的配置外，该系列还有多种引脚数量和配置可供选择，如 40、50、80、100 等引脚数量，以及不同的行数和列数排列，客户可以根据具体需求进行选择。

出色的设计灵活性 ：与其他 Samtec 高密度阵列连接器类似，SEAF-40-06.5-S-14-2-A-K-TR 也具有灵活的设计选项，可满足不同应用的需求，如可选择不同的堆叠高度、配对方式等。

符合多种标准 ：满足 IPC-A-610F 电子组件验收标准中的第 3 类高可靠性要求，以及 IPC J-STD-001F 对电气和电子焊接组件的要求，适用于高性能 / 恶劣环境电子产品的生产。

高性能端子 ：采用 Rugged Edge Rate® 端子，具备出色的电气性能和机械稳定性，确保在高速信号传输过程中的信号完整性和可靠性。

高带宽性能 ：支持 56Gbps PAM4 性能，能够满足高速数据传输的需求，适用于各种高速通信和数据处理应用。

延长使用寿命 ：Extended Life Product™ 经过认证，采用 SureCoat™ 钯镍和金闪镀层，可承受 5000 次循环和 150°C 的工作温度，延长了连接器的使用寿命。

多种堆叠高度 ：提供 7mm 至 18.5mm 的堆叠高度选项，能够适应不同的设计和安装空间要求。

低插入 / 拔出力 ：设计上降低了插入和拔出连接器所需的力，方便连接和断开操作，同时也减少了对连接器和 PCB 的机械应力。

表面焊接针脚 ：采用表面焊接针脚，提高了连接的可靠性和稳定性，同时也便于自动化生产和质量检测。

SEAF-40-06.5-S-14-2-A-K-TR 技术参数

产品种类: 板对板与夹层连接器

产品: Headers

位置数量: 560 Position

节距: 1.27 mm (0.05 in)

排数: 14 Row

端接类型: Solder

安装角: Straight

叠放高度: 7 mm

电流额定值: 2.7 A

电压额定值: 240 VAC

最小工作温度: - 55 C

最大工作温度: + 125 C
