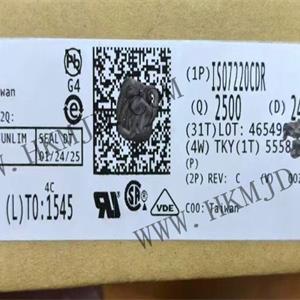

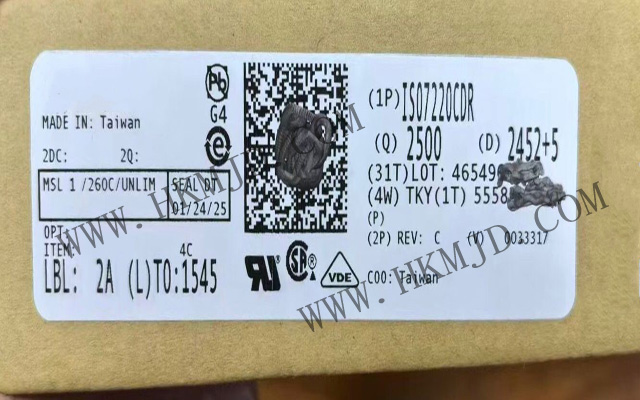

ISO7220CDR 器件是双通道数字隔离器。为了方便 PCB 布局，各通道在 ISO7220x 中方向相同，在 ISO7221x 中方向相反。这些器件具有逻辑输入和输出缓冲器，该缓冲器由 TI 的二氧化硅 (SiO2) 隔离栅进行隔离，提供符合 VDE 标准、高达 4000VPK 的电隔离。当与隔离电源配合使用时，这些器件可阻止高电压和隔离接地，并可防止数据总线或其他电路上的噪声电流进入本地接地或对敏感电路造成干扰或损坏。

对二进制输入信号进行调理并转换为平衡的信号，然后由隔离层进行差分。跨越该隔离层，差分比较器可接收逻辑转换信息，然后相应地设置或重置触发器和输出电路。电路将跨越隔离层发送定期更新脉冲，以验证直流输出电平是否正常。如果每 4µs 没有收到此直流刷新脉冲，则输入被视为未通电或未被主动驱动，失效防护电路会将输出驱动至逻辑高电平状态。

ISO7220CDR 特性

产品种类: 数字隔离器

系列: ISO7220C

安装风格: SMD/SMT

封装 / 箱体: SOIC-8

通道数量: 2 Channel

极性: Unidirectional

数据速率: 25 Mb/s

绝缘电压: 2500 Vrms

隔离类型: Capacitive Coupling

电源电压-最大: 5 V

电源电压-最小: 2.8 V

工作电源电流: 4 mA, 20 mA

传播延迟时间: 32 ns

最小工作温度: - 40 C

最大工作温度: + 125 C

正向通道: 2 Channel

工作电源电压: 2.8 V to 5 V

ISO7220CDR 应用

• 工厂自动化

– Modbus

– Profibus™

– DeviceNet™ 数据总线

• 计算机外设接口

• 伺服器控制接口

• 数据采集
