TLE98812QTW60：MOTIX™ 全桥驱动IC——2 相电机驱动器，TQFP-48

基本信息：

型号：TLE98812QTW60

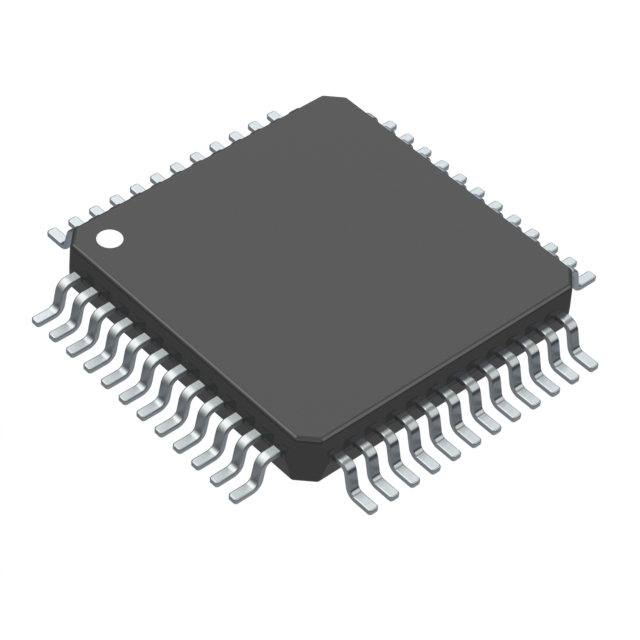

封装：TQFP-48

类型：MOTIX™ 全桥驱动IC

TLE98812QTW60 属于 MOTIX™ TLE988x 产品系列。TLE98812QTW60 是一款完全集成的 2 相电机驱动器，采用行业标准的 Arm® Cortex®-M3 内核，可实现先进的电机控制算法。它包括一个桥式驱动器，可驱动多达四个外部功率 NFET，实现 2 相电机控制。双级电荷泵可实现低电压操作和可编程电荷电流曲线，以及用于优化电磁兼容性的自适应 MOSFET 控制。其外设集包括一个电流检测放大器、两个逐次逼近 ADC（可与用于 PWM 生成的捕获和比较单元 7 同步）以及多个 16 位定时器。此外，还集成了 CAN 2.0 收发器和 MULTICAN+ 控制器，可实现 CAN 2.0 通信以及大量通用输入/输出。它包括一个片上线性稳压器，可为外部负载供电。(例如 TMR 或霍尔效应传感器）。

TLE98812QTW60 产品特征：

四个可编程栅极驱动器，集成 N 沟道 MOSFET 充电泵

集成 CAN 2.0 收发器

2 x 14 位 SDADC，带 2 个差分输入

2 个 UART 发射器（支持 LIN）

2 个同步串行接口 (SSC)，用于 SPI 通信

用于产生时钟的片上振荡器和 PLL

一个带唤醒功能的高压监控输入

高速电流检测放大器，用于通过并联方式检测电机电流

测量单元：

- 10 位诊断 ADC，带 15 个多路复用输入端

- 12 位用户 ADC，26 个多路复用输入端

- 片上温度和电源电压测量单元

0 级认证支持高达 Tjmax = 175 °C 的运行温度

独立可编程窗口看门狗

5V/1.5V 内部电源

外部电源 (VDDEXT)： 5V+/-2% @ 40mA

封装：TQFP-48

省电模式

- 睡眠模式

- 停止模式

- 睡眠模式期间循环唤醒或循环感应
