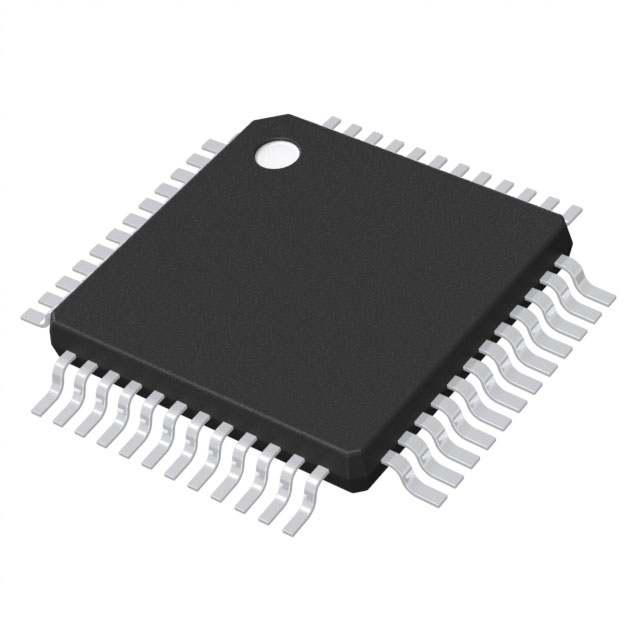

TLE9872QTW40：MOTIX™ 三相桥驱动器 IC，TQFP-48

基本信息：

型号：TLE9872QTW40

封装：TQFP-48

类型：MOTIX™ 三相桥驱动器 IC

TLE9872QTW40 是一款单芯片 3 相电机驱动器，集成了行业标准的 Arm® Cortex®-M3 内核，能够实现先进的电机控制算法，例如面向场的控制。它包括 6 个完全集成的 NFET 驱动器，经过优化，可通过 6 个外部功率 NFET 驱动 3 相电机；一个电荷泵，可实现低电压操作和可编程电流，以及电流斜率控制，以优化电磁兼容性。其外设集包括一个电流传感器、一个与用于 PWM 控制的捕获和比较单元同步的逐次逼近 ADC 以及 16 位定时器。此外，还集成了一个 LIN 收发器和多个通用输入/输出接口，以便与设备进行通信。它包括一个片上线性稳压器，可为外部负载供电。

TLE9872QTW40 产品特征：

六个电流可编程驱动器，带 N 沟道 MOSFET 充电泵

集成式 LIN 收发器，与 LIN 2.2 和 SAEJ2602 兼容

两个支持 LIN 的全双工串行接口（UART）

两个同步串行通道 (SSC)

用于产生时钟的片上 OSC 和 PLL

一个带唤醒功能的高压监控输入

高速运算放大器，用于通过分流器感应电机电流

测量单元：

8 位 ADC 模块，带 10 个多路复用输入端

10 位 ADC 模块，带 8 个多路复用输入，5 个外部模拟输入

片上温度和电池电压测量单元

温度关机功能增强，支持最高温度 Tjmax = 175 °C 的操作

独立可编程窗口看门狗

5V/1.5V 内部电源

外部电源 (VDDEXT)： 5V+/-2% @ 20mA
