商品名称:TMS320F2809PZA
数据手册:TMS320F2809PZA.pdf
品牌:TI
年份:23+

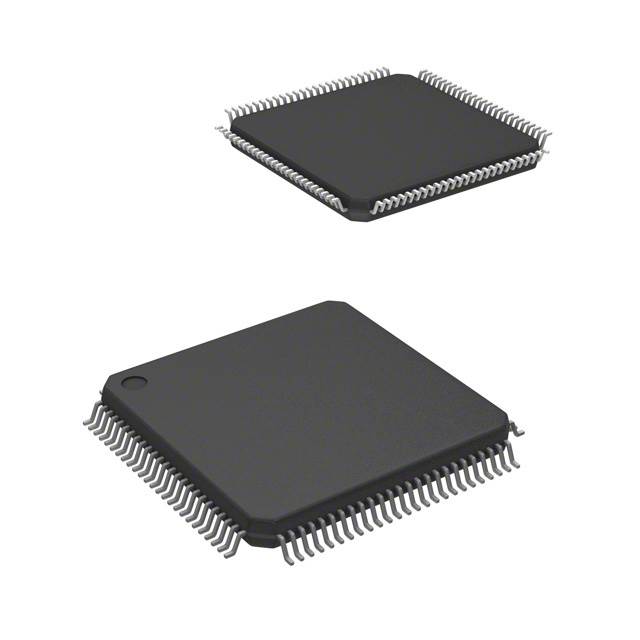

封装:LQFP100
货期:全新原装
库存数量:3000 件
TMS320F2809PZA 器件属于 TMS320C28x DSP 系列器件,是适用于高要求控制应用的高度集成和高性能解决方案。
特性
• 高性能静态 CMOS 技术
– 100MHz(10ns 周期时间)
– 60MHz(16.67ns 周期时间)
– 低功耗(1.8V 内核,3.3V I/O)设计
• 支持 JTAG 边界扫描
– IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
• 高性能 32 位 CPU (TMS320C28x)
– 16 × 16 和 32 × 32 MAC 操作
– 16 × 16 双 MAC
– 哈佛 (Harvard) 总线架构
– 连动运算
– 快速中断响应和处理
– 统一存储器编程模型
– 高效代码(使用 C/C++ 和汇编语言)
• 片上存储器
– F2809:128K × 16 闪存,18K × 16 SARAM
– 1K × 16 OTP ROM(仅适用于闪存器件)
– C2802:32K × 16 ROM,6K × 16 SARAM
C2801:16K × 16 ROM,6K × 16 SARAM
• 引导 ROM (4K × 16)
– 具有软件引导模式(通过 SCI、SPI、CAN、I2C和并行 I/O)
– 标准数学表
• 时钟和系统控制
– 片上振荡器
– 看门狗计时器模块
• 任一 GPIO A 引脚可连接至三个外部内核中断之一
• 可支持全部 43 个外设中断的外设中断扩展 (PIE) 块
• 字节序:小端字节序
• 128 位安全密钥/锁
– 保护闪存/OTP/L0/L1 块
– 防止固件逆向工程
• 3 个 32 位 CPU 计时器
• 增强型控制外设
– 高达 16 个 PWM 输出
– 在 150ps MEP 分辨率下高达 6 个 HRPWM 输出
– 多达 4 个捕获输入
– 多达 2 个正交编码器接口
– 多达 6 个 32 位/6 个 16 位计时器
• 串行端口外设
– 多达 4 个 SPI 模块
– 多达 2 个 SCI (UART) 模块
– 多达 2 个 CAN 模块
– 1 条内部集成电路 (I2C) 总线
• 12 位 ADC,16 通道
– 2 × 8 通道输入多路复用器
– 两个采样保持
– 单个/同步转换
– 快速转换率:
80ns - 12.5MSPS(仅 F2809)
– 内部或外部基准
• 多达 35 个具有输入滤波功能且可单独编程的多路复用 GPIO 引脚
• 高级仿真 特性
– 分析和断点功能
– 通过硬件的实时调试
• 开发支持包括
– ANSI C/C++ 编译器/汇编器/连接器
– Code Composer Studio™IDE 项目示例的源代码
– SYS/BIOS
– 数字电机控制和数字电源软件库
• 低功耗模式,节省能耗
– 支持闲置、待机、停机模式
– 禁用单独的外设时钟
• 封装选项
– 薄型四方扁平封装 (PZ)
– MicroStar BGA™(GGM,ZGM)
• 温度选项
– A:-40°C 至 85°C (PZ,GGM,ZGM)
– S:-40°C 至 125°C (PZ,GGM,ZGM)
– Q:-40°C 至 125°C (PZ)
(通过针对汽车 应用的 AEC-Q100 认证)
型号
品牌
封装
数量
描述
TI
100-HTQFP
3000
C2000™ F28P65x 实时微控制器 汽车类 32-位 200MHz 768KB(768K x 8) 闪存 100-HTQFP(14x14)
TI
176-HLQFP
3000
C2000™ F28P65x 实时微控制器 汽车类 32 位双核 200MHz 768KB(768K x 8) 闪存 176-HLQFP(24x24)
TI
100-HTQFP
3000
C2000™ F28P65x 实时微控制器 汽车类 32 位双核 200MHz 1.28MB(1.28M x 8) 闪存 100-HTQFP(14x14)
TI
100-HTQFP
3000
C2000™ F28P65x 实时微控制器 汽车类 32 位双核 200MHz 768KB(768K x 8) 闪存 100-HTQFP(14x14)
TI
256-NFBGA
3000
C2000™ F28P65x 实时微控制器 32-位 200MHz 1.28MB(1.28M x 8) 闪存 256-NFBGA(13x13)
TI
169-NFBGA
3000
C2000™ F28P65x 实时微控制器 32-位 200MHz 1.28MB(1.28M x 8) 闪存 169-NFBGA(9x9)
TI
256-NFBGA
3000
C2000™ F28P65x 实时微控制器 32-位 200MHz 1.28MB(1.28M x 8) 闪存 256-NFBGA(13x13)
TI
100-HTQFP
3000
C2000™ F28P65x 实时微控制器 32-位 200MHz 1.28MB(1.28M x 8) 闪存 100-HTQFP(14x14)
TI
169-NFBGA
3000
C2000™ F28P65x 实时微控制器 32-位 200MHz 1.28MB(1.28M x 8) 闪存 169-NFBGA(9x9)
TI
256-NFBGA
3000
C2000™ F28P65x 实时微控制器 32-位 200MHz 768KB(768K x 8) 闪存 256-NFBGA(13x13)
