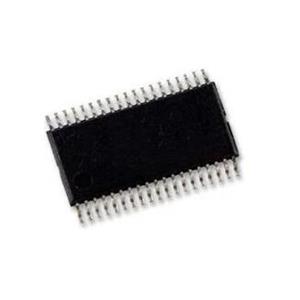

MAX22203AUU:具有集成电流检测功能的65V、3.8A双通道有刷或单通道步进电机驱动器
型号:MAX22203AUU
封装:TSSOP-38
类型:电机驱动器
概述:
MAX22203AUU 是一款双通道65V、3.8AMAX H桥,提供PWM输入和高精度的电流驱动调节(CDR)。每个H桥都可以单独控制,并且具有0.3Ω的超低典型RON(高侧 + 低侧),可实现高驱动效率和低发热。MAX22203AUU 可用于驱动两个有刷直流电机或单个步进电机。
MAX22203AUU——产品特性:
两个H桥,最大工作电压为65V
- 总RON(高侧 + 低侧):300mΩ(典型值)(TA = 25°C)
每个H桥的额定电流(25°C时的典型值):
- IMAX = 3.8A(驱动容性负载的脉冲电流)
- ITRIP_MAX = 3A(内部电流驱动调节的最大电流设置)
- IRMS = 2ARMS
集成电流驱动调节(CDR)
- 提供内部电流检测(ICS)功能,无需使用体积较大外部电阻器,提高了效率
- 电流驱动调节监控输出引脚(CDRA和CDRB)
- 多种衰减模式(慢速、混合、快速)
- 可使用外部电阻配置固定关断时间。
电流检测输出(电流监控)
故障指示器引脚(低电平有效FAULT)
保护功能
- 为每个单独通道提供过流保护(OCP)
- 欠压闭锁(UVLO)
- 热关断(TSD) TJ = +165°C
采用TSSOP38 4.4mm x 9.7mm封装
