LM53600-Q1 和 LM53601-Q1 同步降压稳压器，该器件针对汽车应用进行了优化，能够提供 5V、3.3V 的输出电 压或可调输出电压。LM53600-Q1 支持高达 650mA 的 负载电流，而 LM53601-Q1 支持高达 1000mA 的负载 电流。

LM53600-Q1 和 LM53601-Q1 器件可利用高级 高速电路在 2.1MHz 的固定频率下实现从 18V 输入到 3.3V 输出的稳压。这两款器件采用创新型架构，在输 入电压仅为 3.8V 时也可提供 3.3V 稳压输出。输入电 压最高可达 36V，容许的最高瞬态电压达 42V，这简 化了输入浪涌保护设计。开漏复位输出具有滤波和延迟 释放功能，可提供正确的系统状态指示。凭借这一特 性，器件无需使用附加监控元件，这节省了成本和电路 板空间。这两款器件可在 PWM 和 PFM 两种模式之间 无缝切换，并且静态电流仅为 23µA，这确保了其在所 有负载条件下均可展现高效率和出色的瞬态响应。只需 很少的外部元件，因此印刷电路板 (PCB) 布局可以更 加紧凑。尽管 LM53600-Q1 和 LM53601-Q1 器件属于 Q1 级，但均可在 –40°C 至 150°C 的结温范围内保证 电气特性。

特性

• 符合汽车应用要求

• 具有符合 AEC-Q100 标准的下列特性：

– 器件温度等级 1：-40°C 至 125°C 环境工作温度范围

– 器件 HBM 分类等级 2

– 器件 CDM 分类等级 C5

• -40°C 至 150°C 的结温范围（可用）

• 宽工作输入电压范围：3.55V 到 36V（瞬态电压高达 42V）

• 提供扩展频谱选项

• 2.1MHz 固定开关频率

• 低静态电流：23μA

• 关断电流：1.8µA

• 可调、3.3V 或 5V 三种输出

• 最大电流负载：LM53600-Q1 为 650mA，LM53601-Q1 为 1000mA

• 引脚可选强制 PWM 模式

• 具有滤波和延迟释放功能的 RESET 输出

• 外部频率同步

• 内部补偿、软启动、电流限制和欠压锁定 (UVLO)

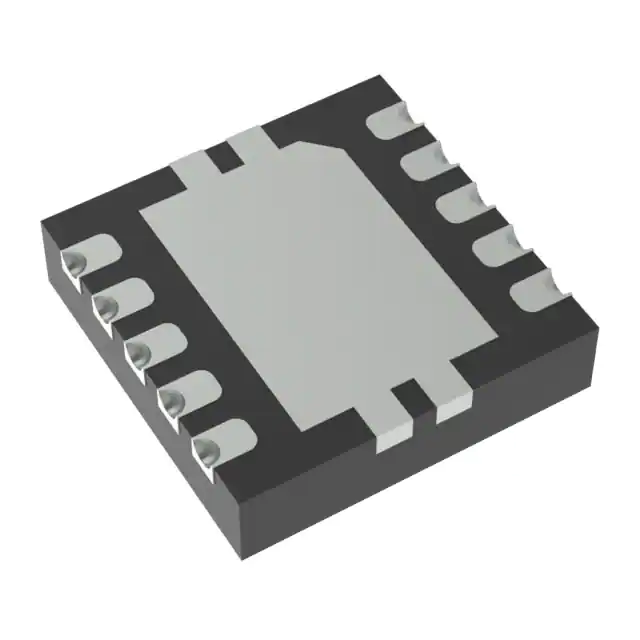

• 具有可湿性侧面和非可湿性侧面的 10 引脚 3mm x 3mm SON 封装

应用

• 汽车摄像头应用

• 汽车驾驶辅助系统

• 汽车车身应用
