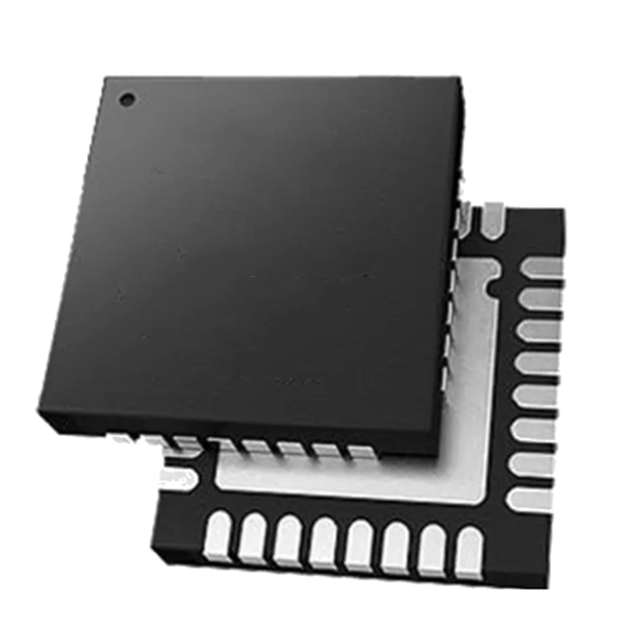

ADF5356BCPZ结合外部环路滤波器和外部基准频率使用时，可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。该宽带微波 VCO 设计允许在一个射频 (RF) 输出端在 6.8 GHz 至 13.6 GHz 的频率范围内工作。另一个频率输出端的一系列分频器允许在 53.125 MHz 至 6800 MHz 的频率范围内工作。

ADF5356BCPZ具有一个集成 VCO，其基本输出频率范围为 3400 MHz 至 6800 MHz。此外，VCO 频率可通过与 1、2、4、8、16、32 或 64 个电路相连而进行分频，因此用户可以产生低至 53.125 MHz 的 RF 输出频率。对于需要隔离的应用，可以将 RF 输出级静音。静音功能可通过引脚控制，也可通过软件控制。

ADF5356BCPZ具有以下主要特点：

RF 输出频率范围：53.125 MHz 至 13,600 MHz

本底噪声整数通道：−227 dBc/Hz

本底噪声小数通道：−225 dBc/Hz

集成 RMS 抖动（1 kHz 至 20 MHz）：6 GHz 输出时为 97 fs

小数 N 分频合成器和整数 N 分频合成器

与 ADF5355 引脚兼容

高分辨率 52 位模数

相位频率检测器 (PFD) 工作频率达 125 MHz

基准输入频率达 600 MHz

在 −40°C 至 +85°C 范围内维持锁频

低相位噪声，压控振荡器 (VCO)

可编程的 1、2、4、8、16、32 或 64 分频输出

模拟和数字电源：3.3 V

电荷泵和 VCO 电源：5.0 V（典型值）

逻辑兼容性：1.8 V

可编程输出功率水平

RF 输出静音功能

ADIsimPLL 设计工具支持
