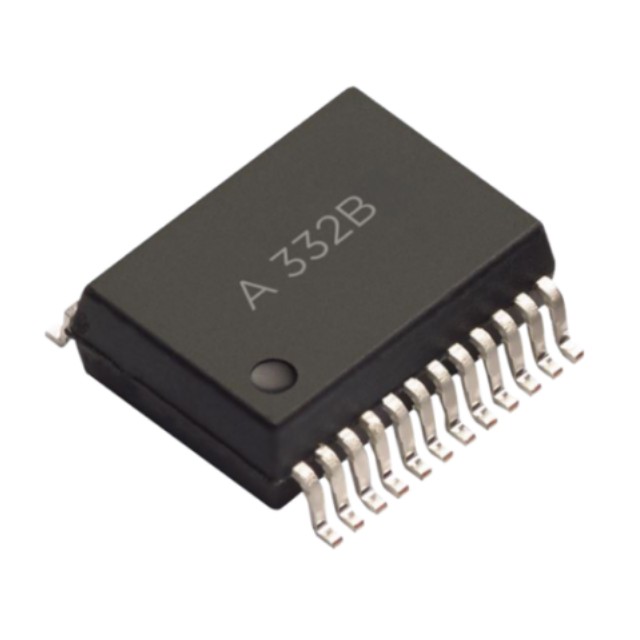

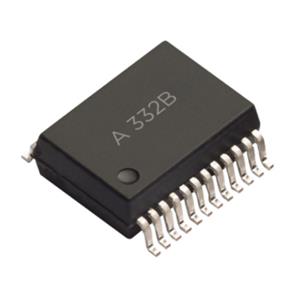

Broadcom® ACFJ-332B-500E 驱动器是一款双通道、高速、轨至轨输出栅极驱动光耦合器，采用紧凑型表面贴装 SO-24 封装，具有两个独立的隔离通道，节省了空间。它在输入和输出通道之间提供 5000 VRMS 的隔离电压，在两个输出通道之间提供高达 700 VRMS 的功能隔离电压。

ACFJ-332B-500E 可在很宽的输入电压和驱动器输出电压范围内工作。该产品还提供增强功能，例如具有 TTL 和 CMOS 兼容逻辑的输入缓冲器驱动器、支持系统功能安全要求的使能引脚 (EN)、两个驱动器通道之间的可编程死区时间以及输入电源欠压锁定保护，以驱动 MOSFET/GaN 高频 DC-DC 和 AC-DC 转换器。

Broadcom 隔离产品具有更强的绝缘性和可靠性，可提供对高温工业应用至关重要的安全信号隔离。

ACFJ-332B-500E 的特点

 工业温度范围：-40°C 至 +125°C

 宽工作电源范围：

- VDD1 范围： 3.0V 至 5.5V

- VDDA 和 VDDB 范围： 10V 至 25V

 低电源电流允许自举半桥拓扑结构

 TTL 和 CMOS 兼容输入

 EN 引脚可增强安全功能

 可编程死区时间

 具有迟滞功能的欠压锁定 (UVLO) 保护：

- VDD1 UVLO：2.7V

- VDDA 和 VDDB UVLO：8.6V

 轨至轨输出驱动电压

 最小峰值输出电流：±2.4A

 最小米勒箝位灌电流：1A

 最大传播延迟： 65 ns

 最大通道到通道偏移：15 ns

 高抗噪能力

- 共模瞬态抗扰度 (CMTI)：VCM = 1500V 时为 150 kV/μs

 采用 SO-24 封装的双隔离通道，具有 8.3 毫米的爬电距离和间隙

 两个输出驱动器之间的爬电距离为 3.5 毫米

 全球安全认证：

- UL/cUL 1577 1 分钟 5000 VRMS

- IEC/EN 60747-5-5 VIorm = 1414 Vpeak

ACFJ-332B-500E 的应用

 电源和电动汽车充电

 可再生能源逆变器和存储

 用于工业自动化和机器人的电机驱动器
