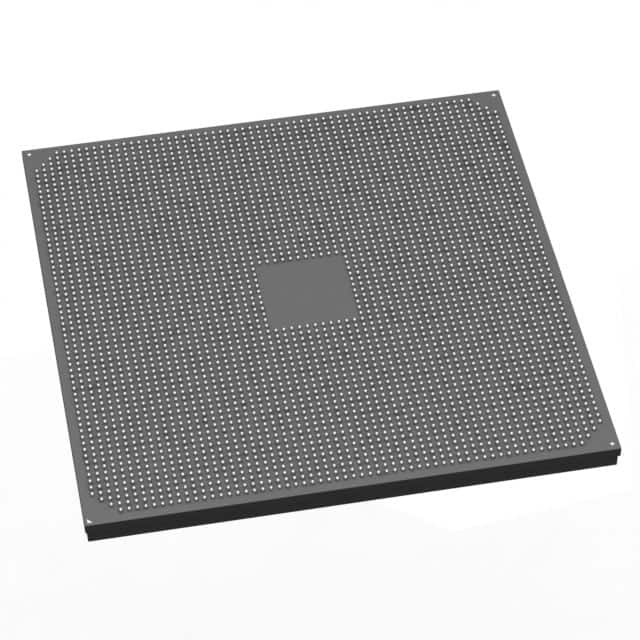

图片仅供参考,请参阅产品规格
< >

商品型号:MAX2084CXL

商品名称:模拟前端(AFE)

品牌:Maxim

年份:25+

封装:CSBGA-380

货期:全新原装

库存数量:3000

数量:
在线询价

联系人:

联系邮箱:

联系电话:

公司名称:

技术参数

制造商
Maxim
型号
MAX2084CXL
封装
CSBGA-380
描述
带有T/R开关的16通道全集成超声波AFE

产品描述

MAX2084CXL是一款高度集成的16通道超声接收器,针对高通道数、高性能便携和手推车式超声系统进行了优化。


在这款高度紧凑的接收器中,每个通道都内置LNA、VGA、AAF、ADC和几个数字后处理电路(包括数字HPF)。当采样速率为50msps时,它在RS = RIN = 200Ω条件下可实现2.4dB的超低噪声系数,每通道功耗低至143mW。此外,它还有一种功耗更低的工作模式,低至每通道100mW,但AC性能会有所降低。


特征

16个完整通道的TR开关、输入耦合电容、LNA、VGA、AAF、CWD混频器、14位ADC、可旁路数字HPF和数字混频到基带。

在RIN = RS = 200Ω时,全通道接收器噪声系数超低,为2.4dB。

在FIN= 5MHz且带宽为2MHz时,高动态范围接收器的SNR为81dBFS。

接收器(含TR开关、LNA、VGA、AAF和ADC)在65Msps的正常成像模式以低功耗(每通道167mW)达到全性能,超低功耗模式下每通道100mW。

可选有源输入阻抗LNA提供50、100、200和400输入选择(LNA增益 = 18dB)以及开放反馈环路选项,在2MHz时输入阻抗约为3kΩ,在5MHz时为1.2kΩ

集成模拟高通滤波器、10MHz、15MHz、20MHz和30MHz可选3极巴特沃兹抗混叠滤波器和一个可旁路的可编程数字高通滤波器。

完全集成的高性能CWD波束成形器,具有独立的I和Q混频器,用于改善动态范围(1kHz下2MHz载波的每通道动态范围为157dBc/Hz)和灵敏度。

可旁路解调器带有一个SNR为96dB的NCO、16 x M抽头多相抽取滤波器,可编程抽取率区间为2 ≤ M ≤ 32


应用

超声心动图系统

中高性能首推式超声系统

中高性能便携式超声系统

实时4D超声系统

剪切波弹性成像系统


相关联产品

型号

品牌

封装

数量

描述

AFE5805ZCF

TI

NFBGA-135

3000

用于超声波的 8 通道低噪声模拟前端芯片

AFE5809ZCF

TI

NFBGA-135

3000

14位,12位,65MSPS,158mW/CH 的全集成式 8 通道超声波模拟前端

AFE58JD16ZAV

TI

NFBGA-289

2500

低功耗、低噪声的16 通道超声波模拟前端(AFE)

AFE58JD48ZAV

TI

NFBGA-289

2500

具有 16 位 125MSPS (ADC) 的 12.8GB JESD204B 超声波 AFE

AFE5832LPZAV

TI

NFBGA-289

3000

具有 LVDS 接口和 CW 无源混频器的低功耗 32 通道超声波 AFE

AFE4410YZR

TI

DSBGA-30

3000

具有 FIFO 功能的低功耗、超小型集成式 AFE

AFE44S30YZR

TI

DSBGA-30

3000

具有 FIFO 和 SPI 的超低功耗集成模拟前端 (AFE)

AFE44I30YZR

TI

DSBGA-30

3000

具有 FIFO 和 I2C 的超低功耗集成模拟前端 (AFE)

AFE5401RGCTEP

TI

VQFN-64

2000

四通道模拟前端,适用于汽车雷达基带接收机

AFE4462YBGR

TI

DSBGA-36

2000

超小型集成式光学生物传感前端放大器
