ADG2412BCPZ - 接口 - 模拟开关，多路复用器，多路分解器

首页 /集成电路（IC）/接口 - 模拟开关，多路复用器，多路分解器

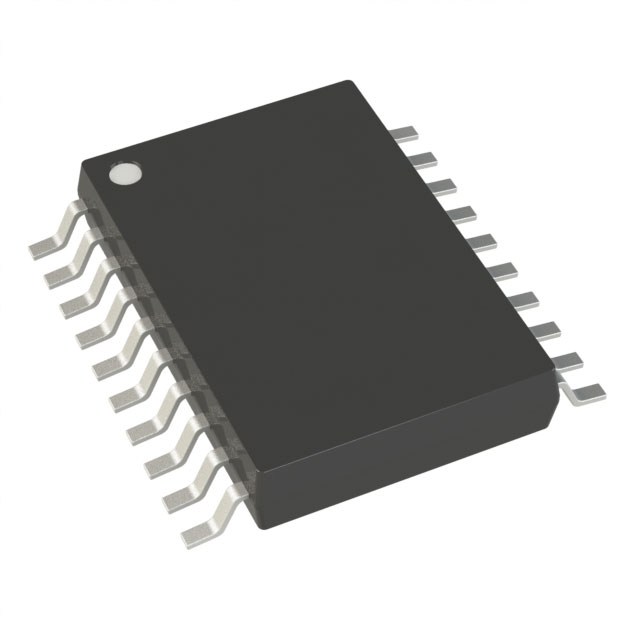

图片仅供参考，请参阅产品规格

< >

商品型号：ADG2412BCPZ

商品名称：ADG2412BCPZ

数据手册：ADG2412BCPZ.pdf

品牌：ADI

年份：23+

封装：LFCSP-16

货期：全新原装

库存数量：1000 件

数量:

询价

在线询价

联系人：

联系邮箱：

联系电话：

公司名称：

技术参数

制造商

ADI

型号

ADG2412BCPZ

封装

LFCSP-16

描述

0.5 Ω RON，±15 V，+12 V, ±5 V，+5 V/–12 V，四路单刀单掷开关

产品描述

ADG2412BCPZ 包含四个独立的单刀单掷 (SPST) 开关。ADG2412 开关在数字控制输入为逻辑 1 时开启。每个开关在打开时在两个方向上的传导都一样好，每个开关的输入信号范围从 VSS 至 VDD − 2 V。当开关打开时，高达电源的信号电平被阻止。

数字输入与 5 V、3.3 V 和 1.8 V 逻辑输入兼容，无需单独的数字逻辑电源引脚。

导通电阻曲线在整个模拟输入范围内异常平坦，可确保在切换音频信号时实现良好的线性度和低失真度。

产品特性

低 RON 0.5 Ω

高达 847 mA 的高持续电流

在信号范围内平坦 RON，0.003Ω

1 kHz 时的 THD 为 –122 dB

改善导通电阻和导通电容之间的平衡

低 RON (0.5 Ω) 和 CON (28 pF)

1.8 V、3.3 V 和 5 V 逻辑兼容性

16 引脚 4 mm x 4 mm LFCSP 封装

与 ADG1412 引脚兼容

全定工作电压为 ±15 V、+12 V、±5 V 和 +5 V、–12 V

可使用非对称电源

模拟信号范围为 VSS 至 VDD – 2 V

应用

自动测试设备

数据采集

仪器仪表

航空电子设备

音频和视频切换

通信系统

继电器替代方案
