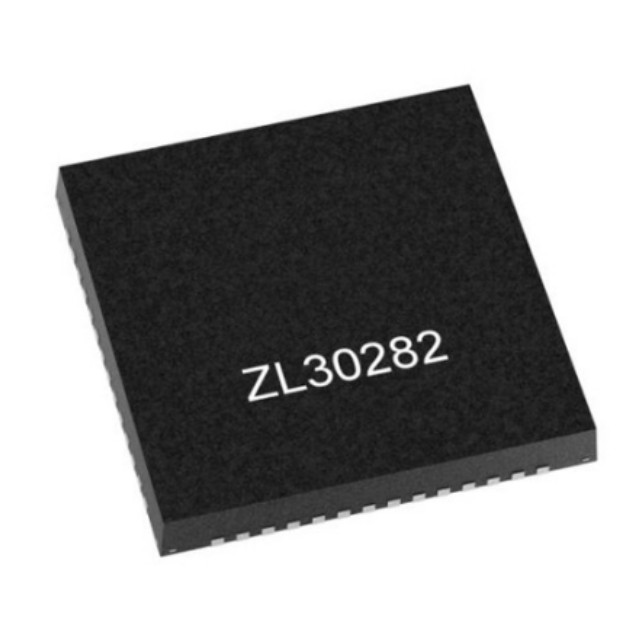

ZL30282LDF1 是一款高性能 PCIe Gen 1-4 时钟发生器。通过 50MHz 晶体或 CMOS 输入，这些器件可在上电后立即以四种预编程输出配置生成 100 MHZ，并输出到 6 个差分输出端。这些器件具有业界领先的 160fs RMS 输出抖动（12kHz 至 20MHz）。

ZL30282LDF1 参数

产品类型：低抖动时钟发生器

输出：6

电压：1.8、3.3

拉力范围（±PPM）：0

输出逻辑：CML、CMOS

最小输出频率 (MHz)：25

ZL30282LDF1 特性

50MHz 晶体或 CMOS 输入

生成 PCIe 1、2、3、4、5 兼容时钟

同时产生扩频时钟 (SSC) 和常规时钟（配置 5-8）

对于非扩频输出，输出抖动 <0.3ps rms 12kHz-20MHz 典型值

最多 6 个输出时钟，复位时由硬件引脚选择 8 种默认配置：（配置 0-3 无 SSC，配置 4-7 SSC 用于 OC3-6）

Config0/4：OC1 100MHz HCSL、OC2_P 25MHz LVCMOS、OC3/4/5 未使用、OC6 100MHz HCSL

配置 1/5： OC1 100MHz HCSL、OC2_P 25MHz LVCMOS、OC3/4/5/6 100MHz HCSL

Config2/6： OC1 100MHz HCSL、OC2_P 75MHz LVCMOS、OC3/4/5/6 100MHz HCSL

配置 3/7： OC1/2 100MHz HCSL、OC3/4/5/6 100MHz HCSL

通过 SPI 或 I2C 接口控制每路输出

精确的输出校准电路和每输出相位调整

每路输出启用/禁用和无闪烁启动/停止（高电平或低电平停止）

DIV2 的扩频启用/禁用

核心电源电压选项： 仅 2.5V、仅 3.3V、1.8V+2.5V 或 1.8V+3.3V

节省空间的 8x8mm QFN56（0.5mm 间距）
