适合汽车照明应用的MAX25606ATP/VY+ 6开关矩阵管理器IC包含6开关矩阵，用于旁路单灯串或双灯串应用中的单个LED。它具有六个单独控制的n沟道MOSFET开关，每个开关的导通电阻为0.2Ω，额定电压为16V。可以使用单个电源为串联在一起的所有LED供电。可以通过开启和关闭每个LED上的旁路开关来调节每个LED的亮度。该器件也可以配置用于双串应用中，每串包含三个串联开关。每个开关可以跨接在一个、两个或三个串联LED上。也可以将两个开关并联，以旁路大电流LED。此IC也包含一个内部电荷泵，可为开关的栅极驱动器供电。

此IC具有一个通用异步接收器-发射器(UART)通信接口。每个开关都可以开启、关闭或通过12位PWM占空比调整进行PWM调制。两种不同PWM设置之间的转换可以瞬时完成，也可以应用对数渐变转换。对数渐变算法内置于器件中，只需要一个软件命令。此IC提供对开路LED的保护，可通过串行接口提供开路和短路LED故障报告。该器件采用20引脚4x4mm侧面可湿TQFN封装和带裸露焊盘的20引脚超薄紧缩小型封装(TSSOP)。该器件通过了AEC-Q100 1级认证，可在-40°C至+125°C的整个温度范围内工作。

优势和特点

汽车级品质：通过AEC-Q100认证

六开关矩阵管理器支持灵活配置

单串和双串配置

单串支持多达6个串联开关

双串支持多达3个串联开关

每个开关支持多达3个LED

强大的串行接口

多分支UART通信接口

多达64个可寻址器件

优化的PWM调光配置提供出色的调光性能

可编程12位PWM调光

PWM调光状态间的渐变转换

用于PWM调光的内部时钟发生器或外部时钟

EMI抑制

通过可编程压摆率实现EMI控制

集成扩频频率抖动

保护功能和封装提高了可靠性

开路LED保护

可编程开路和短路LED阈值

开路和短路LED故障报告

走线开路故障报告

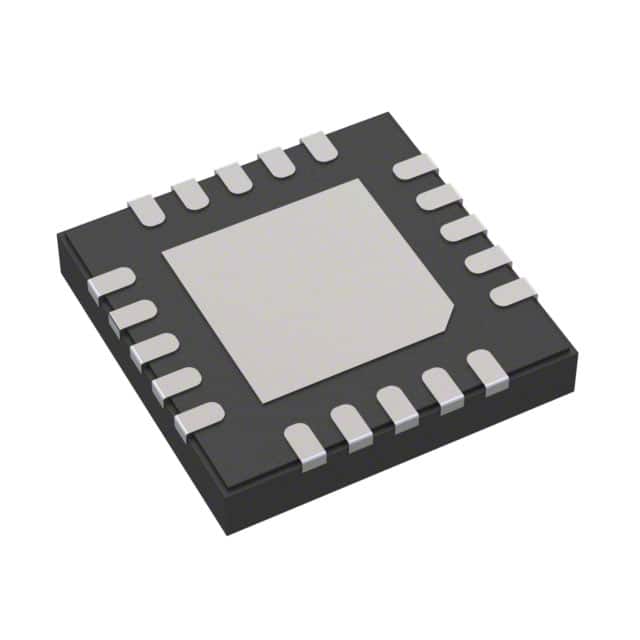

散热增强型20引脚可湿侧面TQFN封装和带裸露焊盘的20引脚TSSOP封装

应用

汽车矩阵LED系统和自适应驱动光束灯
