商品名称:MAX20056BAUGB/V+
数据手册:MAX20056BAUGB V+.pdf
品牌:Maxim
年份:23+

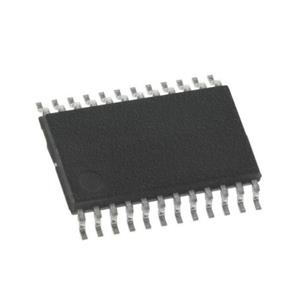

封装:TSSOP-24
货期:全新原装
库存数量:1000 件
MAX20056BAUGB/V+为6通道LED驱动器,集成DC-DC开关式升压/SEPIC控制器和6个120mA sink电流源。电流模式开关DC-DC控制器提供HB LED灯串所需的电压。
内部电流模式开关DC-DC控制器支持升压、SEPIC或耦合电感升/降压电路,工作在400kHz至2.2MHz可编程频率范围。电流模式控制提供快速响应,可简化环路补偿。自适应输出电压调节方法最大程度降低LED电流驱动通路的功耗。
外部电阻可将各个通道电流设置为20mA至120mA范围内的相同值。器件具有逻辑控制的脉宽调制(PWM)调光,最小脉宽可低至500ns,可选择相移LED或标准调光控制。使能相移时,每个灯串在不同的时间打开,有效降低输入和输出纹波以及听觉噪声;禁止相移时,每个电流驱动同时打开,允许并联电流驱动, 可实现高于120mA每灯串的电流。
特点
高可靠性,能够承受EMC和汽车电池瞬态
4.5V至42V较宽输入电压工作范围为HB LED供电,支持汽车和显示屏背光应用中的中/大尺寸LCD屏幕。
承受高达52V的汽车抛负载应用
集成扩频功能
扩频模式有效降低开关频率本身及其谐波发射
EMI抑制特性包括扩频调制(开关频率的±6%,由RT和SGND之间连接的电阻设定)
LED灯串相移调光
降低输入和输出纹波/听觉噪声
宽对比度范围,支持高质量TFT和抬头显示
10,000:1 @ 200Hz PWM调光比
温度和故障条件方面具有高可靠性
LED开路/短路检测
过热保护
通过使能引脚的低关断电流(< 15μA)
热增强24引脚TSSOP封装
-40°C至+125°C工作温度范围,符合AEC-Q100标准
应用
汽车中心显示器
汽车仪表盘
汽车抬头显示
汽车导航系统
