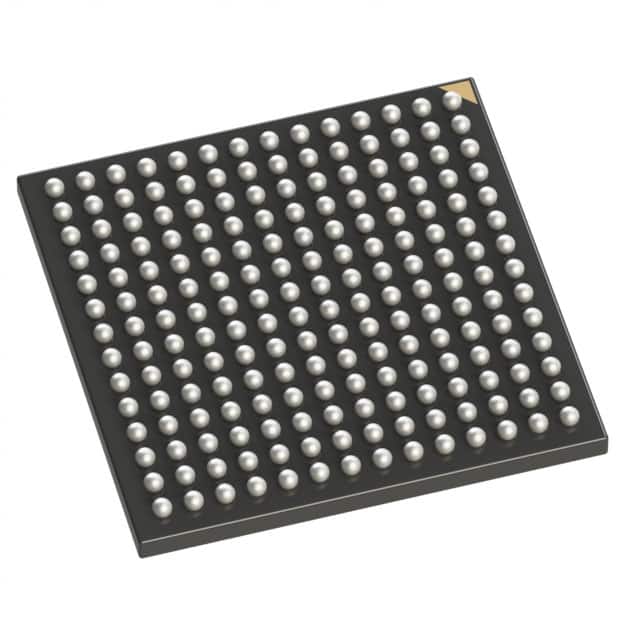

LFD2NX-17-7BG196A 是一款低功耗通用 FPGA,可广泛应用于多个市场,并针对边缘应用中的桥接和处理需求进行了优化。它基于 Nexus FPGA 平台,采用低功耗 28 纳米 FD-SOI 技术。它将 FPGA 的极高灵活性与 FDSOI 技术的低功耗和高可靠性(由于具有极低的 SER)结合在一起,并提供每平方毫米高 I/O 数量的小尺寸封装选项。
LFD2NX-17-7BG196A 的特性
可编程架构
17k 至 39k 逻辑单元
24 至 56 个 sysDSP™ 块(18 x 18 个乘法器)
2.5 至 2.9 Mb 的嵌入式存储器(EBR、LRAM)
78 至 192 个可编程系统 I/O(高性能和宽范围 I/O)
可编程系统输入/输出支持多种接口
底部 I/O 组上的高性能 (HP) I/O
支持高达 1.8 V VCCIO 混合电压支持(1.0 V、1.2 V、1.5 V、1.8 V)
高速差分高达 1.5 Gbps
支持 LVDS、软 D-PHY(Tx/Rx)、LVDS 7:1(Tx/Rx)、SLVS(Tx/Rx)、subLVDS(Rx)
支持 SGMII(千兆以太网)
两个通道(Tx/Rx),速度为 1.25 Gbps
左侧、右侧和顶部 I/O 组上的宽范围 (WR) I/O
支持高达 3.3 V VCCIO
支持混合电压(1.2 V、1.5 V、1.8 V、2.5 V、3.3 V)
可编程压摆率(慢速、中速、快速)
受控阻抗模式
支持模拟 LVDS
支持热插拔
电源模式 - 低功耗、高性能
用户可选
低功耗模式,应对功耗和/或散热挑战
高性能模式可加快处理速度
型号
品牌
封装
数量
描述
答:所有上架的在线商品均可在线即可下单,但也考虑到现货库存流动性比较大,目前还无法做到100%的精准。如有异常,您可以在线联系我公司并给出对应的 解决方案。
答:我们的自营商品均采自合作的国内外原厂或授权代理商,来源均可追溯,确保原装正品。
答:目前我们自营代理的品牌包含TI,ST,ADI,NXP,LATTICE,CYPRESS,INFINEON,XILINX等一线品牌,其他渠道均为原厂及代理渠道。如有需要,我们可以针对具体品牌型号来沟通确认。
答:可以通过网站上询价,也可以通过电话以及邮箱咨询。
答:大部分商品信息中都有标注货期,您可根据货期估计商品的发货时间,具体到货时间根据商品具体所在的仓库、您所选择的物流方式而定。
答:可以为个人用户开具普通发票,也可以为企业用户开具增值税专用发票。
莱迪思(Lattice)半导体公司提供业界最广范围的现场可编程门阵列(FPGA)、可编程逻辑器件(PLD)及其相关软件,包括现场可编程系统芯片(FPSC)、复杂的可编程逻辑器件(CPLD),可编程混合信号产品(ispPAC)和可编程数字互连器件(ispGDX)。莱迪思半导体公司于1983年在…
LFD2NX-15-7BG256C
LFD2NX-15-7BG256C 是一款低功耗通用 FPGA,可广泛应用于多个市场,并针对边缘应用中的桥接和处理需求进行了优化。它基于 Nexus FPGA 平台,采用低功耗 28 纳米 FD-SOI 技术。它将 FPGA 的极高灵活性与 FDSOI 技术的低功耗和高可靠性(由于具有极低的 SER)结合在一起,并…LFCPNX-50-7ASG256A
LFCPNX-50-7ASG256A 是一款低功耗通用 FPGA,具有 10G SerDes,支持 LPDDR4 存储器接口,逻辑单元高达 100k,可广泛应用于多个市场。它基于 Nexus FPGA 平台,采用低功耗 28 纳米 FD-SOI 技术。它将 FPGA 的极高灵活性与 FDSOI 技术的低功耗和高可靠性(由于极低的 SER)…LAV-AT-G50-2CSG484C
LAV-AT-G50-2CSG484C是一款通用 FPGA。它具有快速灵活的 I/O(支持 3.3 V I/O),可连接外部 DRAM 存储器和快速差分接口。此外,它还具有 12.5G SerDes,支持包括 10G 以太网和 PCIe Gen 3 在内的多种流行协议。LAV-AT-G50-2CSG484C 的特点可编程架构- 262k 至 637k 系统…LAV-AT-G50-1CSG484I
LAV-AT-G50-1CSG484I 是一款通用 FPGA。它具有快速灵活的 I/O(支持 3.3 V I/O),可连接外部 DRAM 存储器和快速差分接口。此外,它还具有 12.5G SerDes,支持包括 10G 以太网和 PCIe Gen 3 在内的多种流行协议。LAV-AT-G50-1CSG484I 的特点可编程架构- 262k 至 637k 系统…LAV-AT-G50-1CSG484C
LAV-AT-G50-1CSG484C 是一款通用 FPGA。它具有快速灵活的 I/O(支持 3.3 V I/O),可连接外部 DRAM 存储器和快速差分接口。此外,它还具有 12.5G SerDes,支持包括 10G 以太网和 PCIe Gen 3 在内的多种流行协议。LAV-AT-G50-1CSG484C 的特点可编程架构- 262k 至 637k 系统…LFCPNX-50-7CBG256C
LFCPNX-50-7CBG256C:高级通用FPGA——CertusPro™-NX 现场可编程门阵列ICLFCPNX-50-7CBG256C——最低功耗和最小封装提供10G SERDES——支持多达8个SERDES通道,每通道最高支持10.3 Gbps,封装尺寸小至9x9 mm。与同类FPGA相比功耗降低最多4倍。LFCPNX-50-7CBG256C——更大…电话咨询:86-755-83294757
