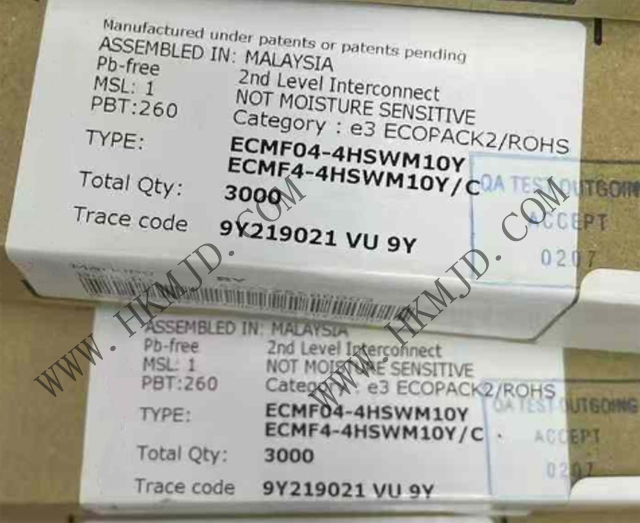

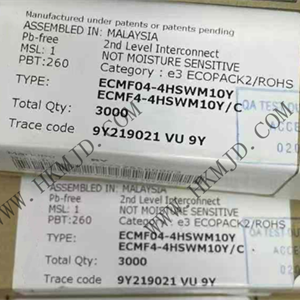

ECMF04-4HSWM10是一款高度集成的共模滤波器，设计用于抑制高速差分串行总线（如 HDMI 全高清、MIPI、Display Port 和其他高速串行接口）上的 EMI/RFI 共模噪声。

该器件具有非常大的差分带宽，符合这些标准，并能保护和过滤两个差分通道。

产品功能

超大差分带宽，符合 HDMI 全高清、MIPI、USB2.0、USB3.2 Gen 1、Display Port 和其他高速串行接口的要求

WLAN 频率上的高共模衰减：

2.4 GHz 时为 28 dB，5.0 GHz 时为 -16 dB

在 LTE、GSM 和 GPS 频率上具有非常好的衰减效果

带宽大：4.2 千兆赫

占用 PCB 空间小

适用于紧凑型应用的薄型封装： 最大 0.55 毫米

通过集成大大减少寄生元件

RoHS 封装

IEC 61000-4-2，4 级：

±15 kV（空气放电）

±8 kV（接触放电）

产品规格

滤波器类型： 信号线

线路数： 4

额定电流（最大）： 100mA

DC 电阻 (DCR)（最大值）： 5 欧姆（典型值）

工作温度： -40°C ~ 85°C

特性： TVS 二极管 ESD 保护

安装类型： 表面贴装型

大小 / 尺寸： 0.102" 长 x 0.053" 宽（2.60mm x 1.35mm）

高度（最大值）： 0.022"（0.55mm）

封装/外壳： 10-UFDFN

产品应用

机顶盒

游戏机

便携式设备
