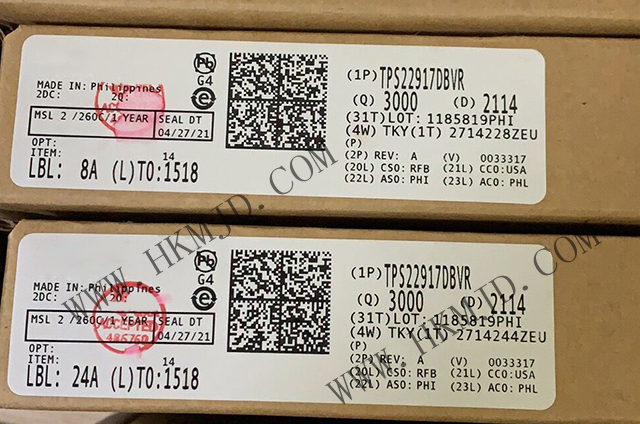

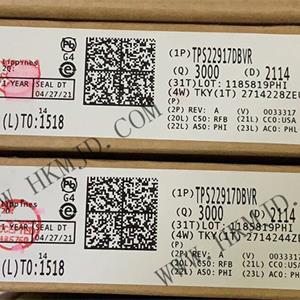

商品名称:TPS22917DBVR
数据手册:TPS22917DBVR.pdf
品牌:TI
年份:23+
封装:SOT23-6
货期:全新原装
库存数量:6000 件
TPS22917单通道负荷开关采用低漏电P沟道MOSFET来实现最小的功率损耗。高级门控设计支持低至1V的工作电压,且增加的导通电阻和功率损耗极小。可以使用外部组件独立调节上升和下降时间,以实现系统级优化。可通过调节计时电容器 (CT) 和开通时间来管理浪涌电流,且不会增加不必要的系统延迟。输出放电电阻 (QOD) 可用来调节输出下降时间。将QOD引脚直接连接到输出端可获得最快的下降时间,或使其保持开路以获得最慢的下降时间。
开关导通状态由数字输入控制,此输入可与低压控制信号直接连接。首次加电时,此器件使用智能下拉电阻来保持ON引脚不悬空,直到系统定序完成。一旦将ON引脚刻意驱动为高电平 (≥VIH),智能下拉电阻(RPD) 便会断开以防止不必要的功率损耗。
器件特性
• 输入电压范围 (VIN):1V 至 5.5V
• 最大持续电流 (IMAX):2A
• 导通电阻 (RON)
– 5V VIN = 80mΩ(典型值)
– 1.8V VIN = 120mΩ(典型值)
– 1V VIN = 220mΩ(典型值)
• 超低功耗:
– 导通状态 (IQ):0.5µA(典型值)
– 关闭状态 (ISD):10nA(典型值)
• ON 引脚智能下拉电阻 (RPD):
– ON ≥ VIH (ION):10nA(最大值)
– ON ≤ VIL (RPD):750kΩ(典型值)
• 可调节开通时序可限制浪涌电流 (tON):
– 在 72mV/μs(CT = 开路)下,5V tON =100μs
– 5V tON = 4000μs,2.3mV/μs (CT = 1000pF)
• 可调节输出放电和下降时间:
– 可选 QOD 电阻 ≥ 150Ω(内部)
• 常开的真反向电流阻断 (RCB):
– 激活电流 (IRCB):–500mA(典型值)
– 反向泄漏电流 (IIN,RCB):-1µA(最大值)
器件应用
• 工业系统
• 机顶盒
• 血糖仪
• 电子销售终端
