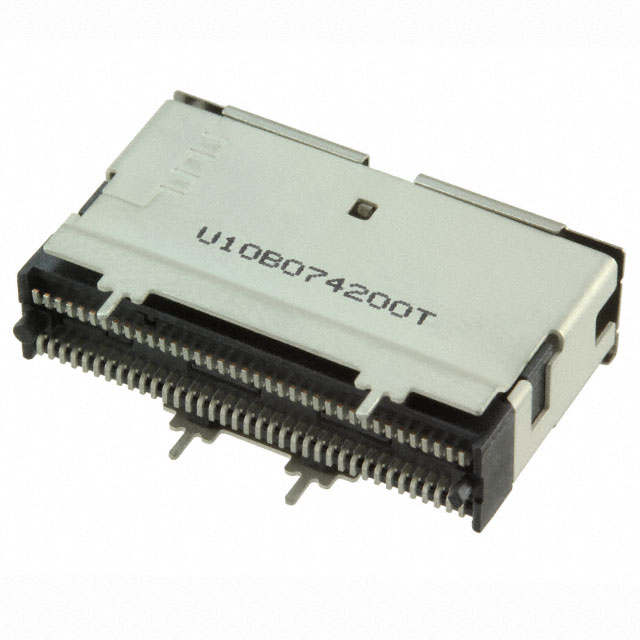

SlimSAS™ 薄型连接器 - U10系列(U10-B074-200T)74 位置 SAS,迷你型 HD 插座 连接器 焊接 表面贴装型
产品详情
久经考验的高速、超薄型新一代SAS 4.0/PCIe® 4.0接口
为了在网络设备和服务器上提供速度更高且尺寸更小的解决方案,安费诺开发了SlimSAS™薄型连接器,可有效支持UPI1.0、11.2GT/s、24Gb/s SAS信号传输或16GT/s PCIe®信号传输。薄型(LP) SlimSAS™解决方案的触点间距为0.60毫米,密度高于当前市场上的主流连接器,可为终端设备节省空间。LP SlimSAS™也称为SlimSAS™ LP。此系列插座配备坚固耐用的金属外壳,插头带有闩锁,可牢固安装于PCB上。
• 配接高度(连接器+线缆插头):1.45毫米
• 专为非屏蔽、内置或外置I/O连接器而设计
• 符合Intel UPI 1.0、T10/串行连接SCSI (SAS 4.0)和PCIe® 4.0标准EMI屏蔽
• 支持多种组装选项
机械性能
• 配合力:最大 55.5 牛
• 耐久性:最少 250 个插配周期
• 插销保持力:最小 50 N
• 插入力:55.5 N
• 拔出力 49 N
电气性能
• 额定电压 每个触点最大 30VDC
• 额定电流 每个触点最大 0.5A
• 微分阻抗:85 Ω ± 10 Ω
环境
• 工作温度:-40°C 至 +85°C
目标市场/应用
数据中心
HBA(主机总线适配器)服务器
RAIDS(独立磁盘冗余阵列
磁盘冗余阵列)
路由器
交换机
服务器
存储机架
存储控制器
