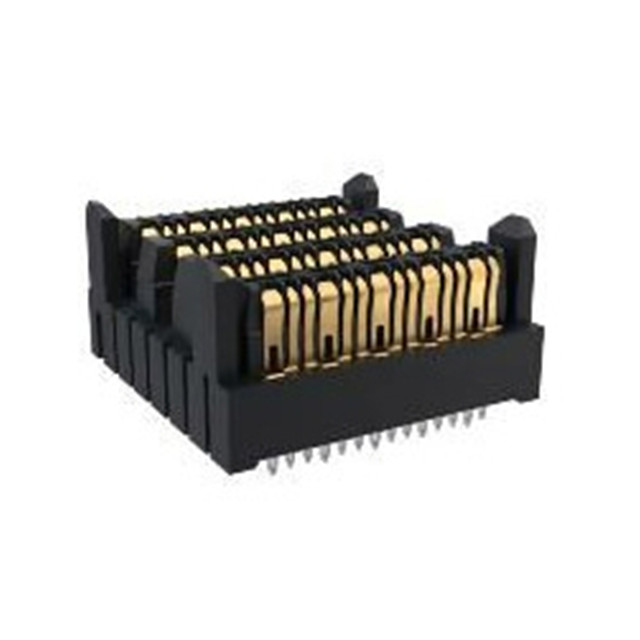

10128351-101LF —— ExaMAX 56Gb/s高速背板连接器92Ohm，6对，6列，120位置，垂直接头，无导销。

概述

Amphenol ExaMAX 背板连接器系统专为 25 Gb/s 至 56 Gb/s 的更高带宽应用而设计。优化的连接器设计可提供卓越的信号完整性性能，从而实现低串扰噪声和低插损。每个信号晶圆都采用创新的一体式压纹接地结构，可将串扰性能提高至 56 Gb/s。

特点

无极性的配合接口可保护配合梁

耐用、可靠的插接接口设计可消除插针被压坏的情况

模块化、2 mm 和 3 mm 硬公制连接器块设计

2 mm 间距可实现高密度，3 mm 间距可实现低成本 PCB 四向布线

零偏移

优化 PCB 布线

每列附加信号引脚

将高速和低速信号集成在同一连接器中

0.36 mm 成品 PCB 信号孔和 0.5 mm 成品 PCB 接地孔

优化电气性能和纵横比

12 至 96 差分对节点连接器

产品范围广泛，适合各种包装选项

92 欧姆/85 欧姆阻抗设计

能够支持 25 Gb/s 的数据速率，并可扩展至 56 Gb/s 的迁移路径

符合光学互联论坛 (OIF)、PCI Express® (PCIe)、SATA、光纤通道 (FC)、InfiniBand、以太网、SAS、IBTA 和 IEEE 等行业规范

支持 85 欧姆和 100 欧姆应用

性能可从 25 Gb/s 扩展到 56 Gb/s

向后配接且封装与 ExaMAX VS 兼容

独特的梁对梁接口和偏移均衡引线框架

与刀梁设计相比，串扰较低，插入损耗最小化，插拔力减少 65%

一体化导向设计

使用最小的电路板空间提高插接性能
