商品名称:ADF4193BCPZ
数据手册:ADF4193BCPZ.pdf
品牌:ADI
年份:10+

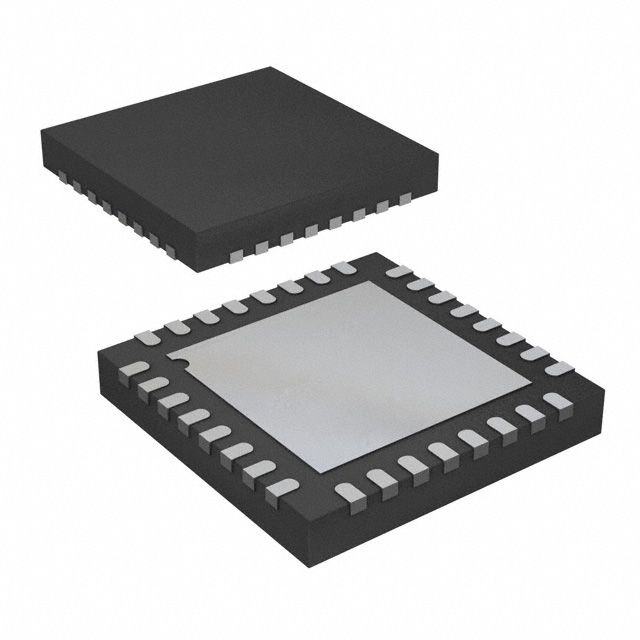

封装:LFCSP-32
货期:原装现货
库存数量:20000 件
ADF4193频率合成器可用于在无线接收机和发射机的上变频和下变频部分实现本地振荡器。其结构是专门为满足GSM/EDGE基站的锁定时间要求而设计的。它由一个低噪声、数字相位频率检测器(PFD)和一个精密差分电荷泵组成。还有一个差分放大器,将差分电荷泵输出转换为单端电压,用于外部压控振荡器(VCO)。
基于Σ-Δ的小数插值器,与N分频器一起工作,允许可编程的模数小数N分频。此外,4位参考(R)计数器和片上频率加倍器允许在PFD输入处选择参考信号(REFIN)频率。如果合成器与外部环路滤波器和VCO一起使用,可以实现一个完整的锁相环(PLL)。开关结构确保PLL在GSM时隙保护期内稳定,不需要第二个PLL和相关隔离开关。这减少了以前乒乓式GSM PLL架构的成本、复杂性、PCB面积、屏蔽和特性。
特征
新型快速建立的小数N分频PLL架构
单个PLL替代乒乓合成器
相位稳定在5 s内跨GSM频带的跳频20μs
2 GHz射频输出时0.5°rms相位误差
数字可编程输出相位
射频输入范围高达3.5 GHz
3线串行接口
片上低噪声差分放大器
相位噪声品质因数:−216 dBc / Hz
使用ADI SimPLL可以进行环路滤波器设计
应用领域
GSM / EDGE基站
小灵通基站
仪器及测试设备
