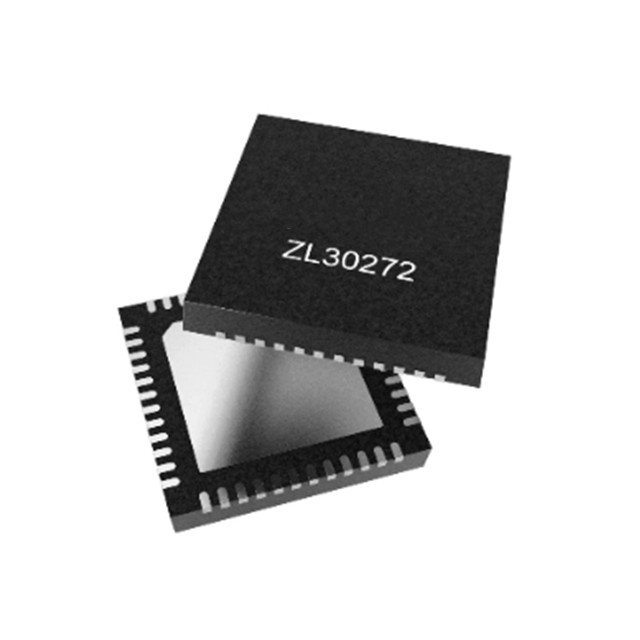

ZL30272LDG1S是一款功能丰富的抖动衰减器,内置DPLLs和五个超低输出抖动合成器,具有六路输出,采用节省空间的7x7mm封装。该器件非常适合要求低抖动(< 150fs)和多频率系列的各种设备类型的频率转换、抖动衰减和频率合成。
ZL30272LDG1S的特性:
附加功能
每通道任意至任意频率转换
输入:最多6个,差分或单端
输出:最多6个差分,最多12个CMOS
输出抖动< 150fs RMS 156.25MHz 12k-20M
核心功耗< 0.9W
输入时钟
从1kHz到1250MHz的任何输入频率
每输入活动和频率监控
自动或手动参考切换
可逆或非可逆切换
任何输入都可以是0.5Hz至8kHz同步输入,用于Ref+同步频率/相位/时间锁定
输入相位测量,1ps分辨率
每输入相位调整,1ps分辨率DPLLs
1 DPLL频道
无中断参考切换
逐DPLL相位调整,1ps分辨率
可编程带宽、跟踪范围、相位斜率限制和其他高级特性
锁定间隔时钟输入信号
输出时钟
0.5赫兹到750兆赫之间的任何频率
每个输出/N对可以是LVDS、LVPECL、2xCMOS、低Vcm或可编程差分
在2xCMOS模式下,P和N引脚可以是不同的频率(例如125MHz和25MHz)
每个输出对的VDD,CMOS电压1.8V-3.3V
每个合成器的相位调整,1ps分辨率
每输出占空比调整
精密输出对齐电路和输出相位调整
每输出使能/禁用和无毛刺启动/停止(停止高电平或低电平)
本地振荡器
采用9.72-400MHz的单振荡器工作
一般特征
从内部闪存上电时自动自配置,7种配置
输入至输出对齐< 100ps
每个DPLL和合成器中的数控振荡器行为
易于配置的设计不需要外部VCXO或环路滤波器元件
5个GPIO引脚有许多可能的行为,每个REF可以是GPI,每个OUT可以是GPO
SPI或I2C处理器接口
1.8V和3.3V内核VDD电压
易于使用的评估/编程软件
