MAX22212AUI集成了一个高电流 36V、7.6AMAX H 桥,可驱动一个有刷直流电机或半个步进电机。H 桥 FET 具有极低的阻抗,因此驱动效率高、发热量低。典型的总 RON(高压侧 + 低压侧)为 0.125Ω。H 桥可通过三个逻辑输入(DIN1、DIN2 和 EN)进行 PWM 控制。
MAX22212AUI具有精确的电流驱动调节 (CDR),可用于限制有刷直流电机的启动电流或控制步进操作的相电流。电桥输出电流由非耗散式集成电流检测器 (ICS) 检测,然后与用户可配置的设定点 (ITRIP) 进行比较。当电桥电流超过设定值时,设备会在固定的关断时间 (tOFF) 内强制衰减。支持四种不同的衰减方法(慢衰减、快衰减和两种混合衰减模式)。无衰减 ICS 消除了此功能通常所需的笨重的外部功率电阻,与基于外部检测电阻的主流应用相比,极大地节省了空间和功耗。
规格
电机类型 - 步进: 双极性
电机类型 - AC,DC: 有刷直流
功能: 驱动器 - 全集成,控制和功率级
输出配置: 半桥(4)
接口: PWM
技术: NMOS
应用: 通用
电流 - 输出: 7.6A
电压 - 供电: 4.5V ~ 36V
电压 - 负载: 4.5V ~ 36V
工作温度: -40°C ~ 125°C
安装类型: 表面贴装型

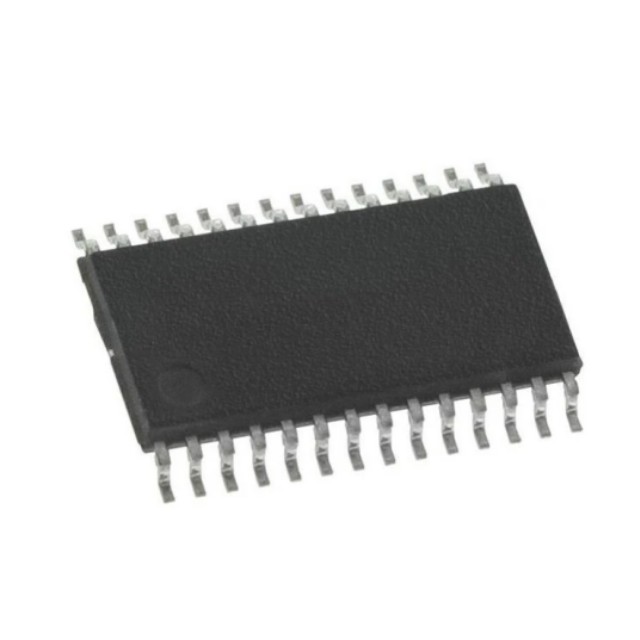

封装/外壳: 28-SOIC(0.173",4.40mm 宽)裸露焊盘
供应商器件封装: 28-TSSOP-EP
应用
步进电机驱动器
有刷直流电机驱动器
电磁铁驱动器
锁定阀
