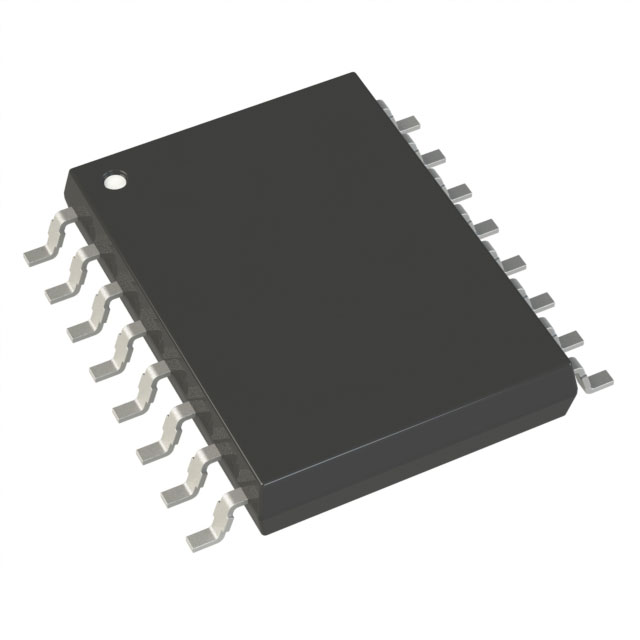

NCIV9401R2是一款带输出使能的电隔离高速四通道数字隔离器。它采用安森美半导体专利的电隔离片外电容技术和优化的集成电路设计,实现了高绝缘和高抗噪能力,具有高共模抑制和电源抑制规格。厚陶瓷基板产生的电容器厚度约为片上薄膜电容器和无芯变压器的 25 倍。该器件采用 16 引脚宽体小外形封装,兼具数字隔离器的电气性能优势和大于 0.5 毫米绝缘体屏障的安全可靠性。
产品属性
技术: 容性耦合
类型: I2C,SPI
隔离式电源: 是
通道数: 4
输入 - 侧 1/侧 2: 4/0
通道类型: 单向
电压 - 隔离: 5000Vrms
共模瞬变抗扰度(最小值): 100kV/µs
数据速率: 10Mbps
传播延迟 tpLH / tpHL(最大值): 200ns,200ns
脉宽失真(最大): 80ns
上升/下降时间(典型值): 3ns,2ns
电压 - 供电: 2.5V ~ 5.5V
等级: 汽车级
资质: AEC-Q100
工作温度: -40°C ~ 125°C
安装类型: 表面贴装型
封装/外壳: 16-SOIC(0.295",7.50mm 宽)
供应商器件封装: 16-SOIC
典型应用
隔离式 PWM 控制
工业现场总线通信
微处理器系统接口(SPI、I2C 等)
可编程逻辑控制
隔离式数据采集系统
电压电平转换器
