MAX98397EWB+T是一款高效率、单声道DG类扬声器放大器，具有业界出色的静态功耗，集成了扬声器电流和电压检测(IVSENSE)、掉电保护引擎(BPE)和动态裕量跟踪(DHT)功能。该器件支持高达192kHz的采样速率、更高的通带（对于fS > 50kHz），并为通过放大器的超声信号提供旁路路径，使其不会因音频处理而衰减，因此还有助于实现超声应用。通过高精度的输出电流监控(ISENSE)和电压监控(VSENSE)，主机设备能够运行扬声器保护算法。扩频调制(SSM)和边缘速率控制可充分降低EMI，并且无需像传统D类器件中一样进行输出滤波。

特性

宽输入电源范围（3V至28V）

DG类操作可实现业界出色的静态功耗

21mW（VPVDD = 20V、VVBAT = 3.8V时）

25.3mW（VPVDD = 24V、VVBAT = 5.0V时）

超低噪底

21.5μVRMS输出噪声

117.8dB动态范围

低失真

-85dB THD+N（为8Ω负载提供3W功率时，f = 1kHz）

-85dB THD+N（为4Ω负载提供6W功率时，f = 1kHz）

-80dB THD+N（为8Ω负载提供1W功率时，f = 6kHz，FSW = 650kHz）

输出功率：

为8Ω负载提供42W，VPVDD = 28V，THD+N = 1%

为4Ω负载提供26W，VPVDD = 16V，THD+N = 1%

为8Ω负载提供51W，VPVDD = 28V，THD+N = 10%

为4Ω负载提供100W峰值输出功率，VPVDD = 28V

扬声器放大器效率：

83%（为8Ω负载提供1W功率时，VPVDD = 24V）

峰值效率：93%（8Ω时，VPVDD = 24V）

81%（为4Ω负载提供1W功率时，VPVDD = 24V）

峰值效率：90%（4Ω时，VPVDD = 24V）

D类EMI降低功能可实现无滤波器操作

扩频调制和开关边缘速率控制

集成扬声器电流和电压检测不需要外部元件

灵活的掉电保护引擎

I2S/16通道TDM和I2C数字接口

对16位、24位和32位数据字的回放支持

回放和IV路径支持高达192kHz的采样速率

音频处理旁路路径

动态裕量跟踪(DHT)保持稳定的聆听体验

广泛的噪声抑制功能

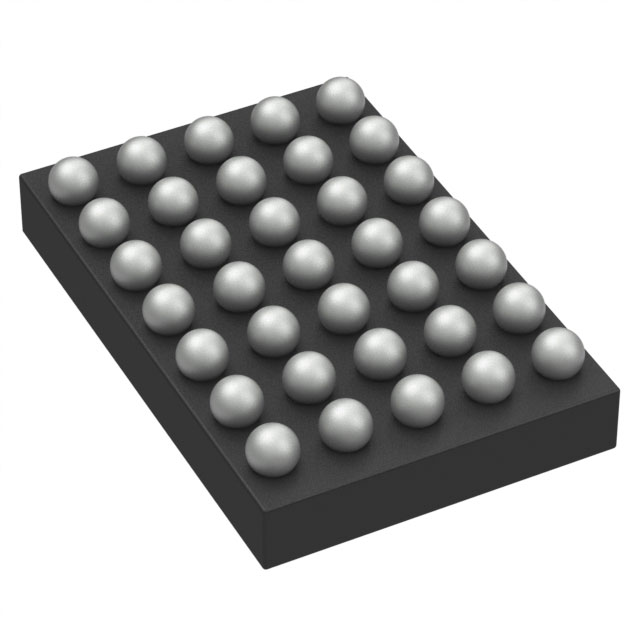

35引脚WLP（0.4mm间距）

应用

移动扬声器和智能扬声器

平板电脑、笔记本电脑和台式电脑

条形音箱

智能物联网
