DRV824x-Q1 器件系列是完全集成式 H 桥驱动器,适用于各种汽车应用。

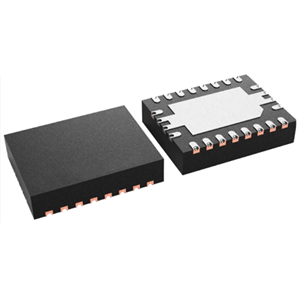

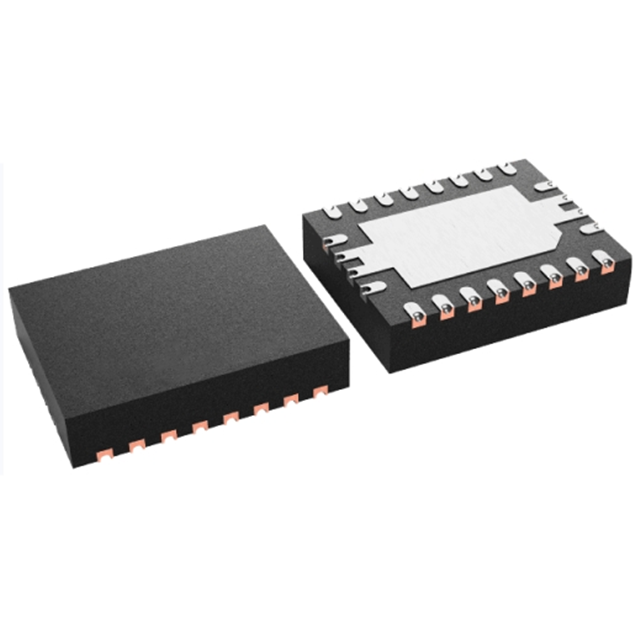

DRV8242HQRHLRQ1是一款具有 PWM 或相位使能控制的双向全桥驱动器。这种采用 BiCMOS 大功率工艺技术节点设计的单片功率封装器件系统提供了出色的电源处理能力和热性能,不仅封装尺寸小巧、易于布局,还可提供 EMI 控制、精确的电流检测和诊断功能,稳健性较高。
特性
符合面向汽车应用的 AEC-Q100 标准:
温度等级 1:–40°C 至 +125°C,TA
可提供用于功能安全系统设计的文档
4.5V 至 35V(绝对最大值为 40V)工作电压范围
QFN 封装:RON_LS + RON_HS = 250mΩ
IOUT 最大值 = 6 A (QFN)
PWM 工作频率高达 25KHz,具有自动死区时间断言
可配置压摆率和适用于低电磁干扰 (EMI) 的展频时钟
集成电流检测(无需使用分流电阻器)
IPROPI 引脚上的比例负载电流输出
可配置的电流调节
具有可配置故障反应(锁存或重试)的保护和诊断性能
在断开状态和导通状态下进行负载诊断,以检测开路负载和短路
电源(VM)上的电压监测
过流保护
过热保护
nFAULT 引脚上的故障指示
支持 3.3V 和 5V 逻辑输入
低睡眠电流:25°C 下的典型值为 -1.3µA
3 个型号:HW (H)、SPI (S) 或 SPI (P)
使用 PWM 或 PH/EN 模式实现单全桥
器件系列比较表
型号
品牌
封装
数量
描述
