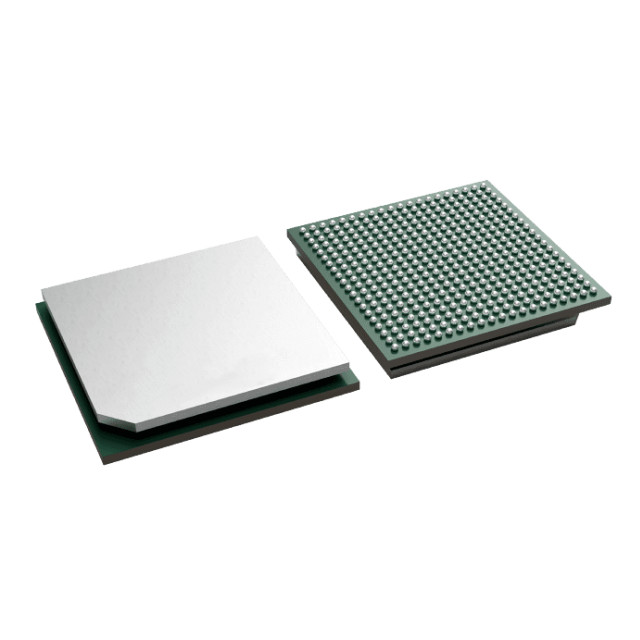

图片仅供参考,请参阅产品规格
< >

商品型号:AFE7684IABJ

商品名称:模拟前端

品牌:TI

年份:24+

封装:400-FCBGA

货期:全新原装

库存数量:3222

数量:
在线询价

联系人:

联系邮箱:

联系电话:

公司名称:

技术参数

制造商
TI
型号
AFE7684IABJ
封装
400-FCBGA
描述
2 发送、4 接收、100MHz 至 5.2GHz、支持高达 1200MHz IBW 且具有双频带 DUC/DDC 的射频采样收发器

产品描述

AFE7684IABJ是一款高性能四通道 14 位集成式射频采样模拟前端 (AFE),配备 9 个 GSPS DAC 和 3 个 GSPS ADC,支持合成和数字化宽带信号。高动态范围使得 AFE7684 能够为无线基站生成和数字化 3G/4G 信号。


AFE7684 的特性

14 位分辨率

采样率:

DAC:9GSPS

ADC:3GSPS

射频频率范围:高达 5.2GHz

最大射频信号带宽

四通道模式 (4T4R):800MHz(单频带);300MHz(双频带)

双通道模式 (2T2R):1200MHz (TX)/1000MHz (RX)(单频带);800MHz(双频带)

每 RX 通道配备片上双频可选择 DSA

集成型 TX DSA 功能

数字:

双频带数字上变频器 (DUC)

双频带数字下变频器 (DDC)

用于 DUC/DDC 的 32 位 NCO

插值率:6 倍、8 倍、9 倍、12 倍、16 倍、18 倍、24 倍、36 倍

抽取率:/2、/3、/4、/6、/8、/9、/12、/16、/18、/24、/32

适用于 TDD 的 RX/FB 动态转换

接口:

8 个高达 15Gbps 的 SerDes 收发器

采用 8b/10b 编码的 16 位和 12 位 JESD204B 传输层格式

子类 1 多器件同步

时钟:

用于生成 DAC 和 ADC 时钟的内部 PLL/VCO

封装:17mm x 17mm FC BGA,间距为 0.8mm

电源:1.85V、1.15V、1.0V、–1.8V
