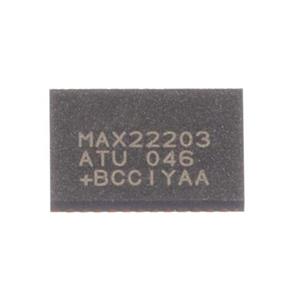

MAX22203ATU - 65V、3.8A 双通道有刷或单通道步进电机驱动器，带集成电流检测功能

型号：MAX22203ATU

封装：TQFN-38

类型：电机驱动器

描述：65V 单通道有刷电机驱动器 38-TQFN (5x7)

产品概述

MAX22203ATU 是一款双通道 65V、3.8AMAX H 桥器件，具有 PWM 输入和精确的电流驱动调节 (CDR)。每个 H 桥均可单独控制，具有 0.3Ω 的超低典型 RON（高压侧 + 低压侧），因此驱动效率高、发热量低。MAX22203 可用于驱动两个有刷直流电机或一个步进电机。

产品特性

两个 H 桥，最大工作电压为 65V

总 RON（高压侧 + 低压侧）： 典型值：300mΩ（TA = 25°C）

每个 H 桥的额定电流（典型值，25°C）：

IMAX = 3.8A（驱动电容性负载的冲击电流）

ITRIP_MAX = 3A（内部电流驱动调节的最大电流设置）

IRMS = 2ARMS

集成电流驱动调节 (CDR)

内部电流检测 (ICS) 消除了外部大电阻器并提高了效率

电流驱动调节监控输出引脚（CDRA 和 CDRB）

多种衰减模式（慢速、混合、快速）

可通过外部电阻配置的固定关断时间。

热关断 (TSD) TJ = +165°C

应用

有刷直流电机驱动器

锁定阀

电磁阀驱动器

步进电机驱动器
