MAX25560ATJ/V 是一款六通道 LED 背光驱动器,集成了电流模式升压控制器,开关频率范围为 400kHz 至 2.2MHz,并采用了扩频技术。
特点
电池输入电压可低至 3V,同时保持 5V 栅极驱动
宽升压占空比范围
升压或 SEPIC 电流模式 DC-DC 控制器
400kHz 至 2.2MHz 工作频率范围
可选扩频
可与外部时钟同步
LED 电流汇流排
每串输出电流高达 220mA
低输出调节电压
通道间可选择相移
200Hz 时的调光比为 16667:1
外部或内部(I2C)调光
通过混合调光实现 >16667:1 的调光比
集成充电泵以驱动串联 nMOSFET
使用外部 NTCT 温度传感器实现温度折返
无需 I2C 干预的快速启动选项,仅使用 EN 引脚
FLTB 输出提供诊断信息
短路或开路 LED
任何 OUT_ 引脚与 GND 短路
IREF/RT 电阻超出范围
过热警告/关机
升压输出欠压/过压
V18 内部电源超出范围
输入过流(使用外部感应电阻器在升压输入端测量)
I2C 接口

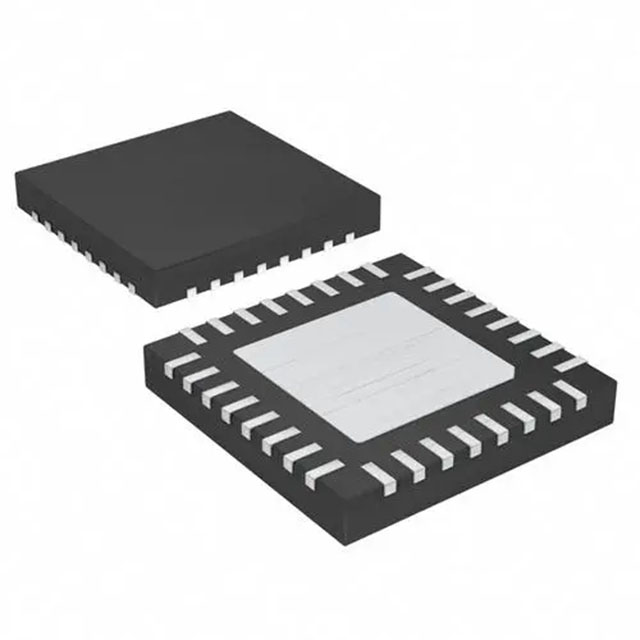

紧凑型 TQFN 封装
应用
汽车仪表盘
汽车中央信息显示屏
汽车抬头显示器
