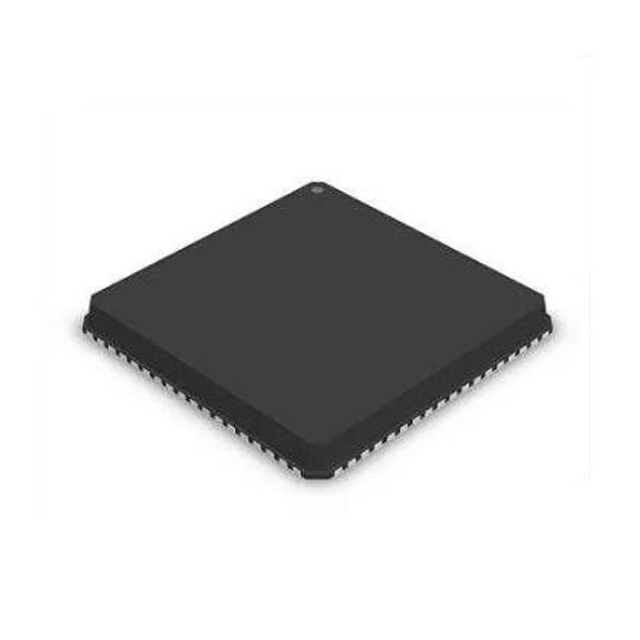

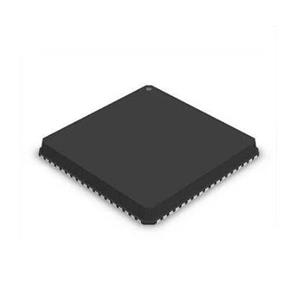

AD9694BCPZ-500 - 14 位、500 MSPS、JESD204B、四路模数转换器

型号：AD9694BCPZ-500

封装：LFCSP-72

类型：模数转换器

描述：四路 14 位、500MSPS、1.2V/2.5V 模数转换器

产品概述

AD9694BCPZ-500 是一款四路、14 位、500 MSPS 模数转换器 (ADC)。该器件具有片上缓冲器和采样保持电路，设计功耗低、体积小、使用方便。该器件设计用于对高达 1.4 GHz 的宽带模拟信号进行采样。AD9694 经过优化，具有宽输入带宽、高采样率、出色的线性度和低功耗等特点。

产品特性

JESD204B（子类 1）编码串行数字输出

线路速率高达 15 Gbps

500 MSPS 时总功耗为 1.66 W

每个 ADC 通道 415 mW

305 MHz 时 SFDR = 82 dBFS（1.80 V p-p 输入范围）S

SNR = 66.8 dBFS，305 MHz（1.80 V p-p 输入范围）

噪声密度 = -151.5 dBFS/Hz（1.80 V p-p 输入范围）

0.975 V、1.8 V 和 2.5 V 直流电源操作

内部 ADC 电压基准

模拟输入缓冲器

片上抖动可提高小信号线性度

灵活的差分输入范围

1.44 V p-p 至 2.16 V p-p（标称 1.80 V p-p）

1.4 GHz 模拟输入全功率带宽

应用

通信

分集多频段、多模数字接收器 3G/4G、W-CDMA、GSM、LTE、LTE-A

通用软件无线电

超宽带卫星接收器

仪器

雷达
