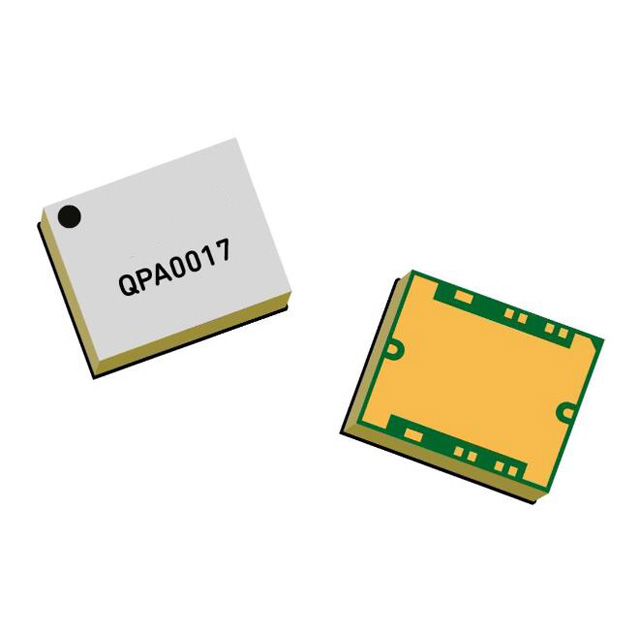

QPA0017TR7 - 25 瓦 13.75- 14.5GHz GaN 功率放大器

产品描述

QPA0017TR7 是一款高功率、封装式 Ku 波段 MMIC 放大器，采用 Qorvo 生产的 0.15 um 碳化硅氮化镓工艺 (QGaN15) 制造。QPA0017 以 13.75-14.5 GHz 卫星通信频段为目标，可提供 12.5 瓦的线性功率，三阶互调失真产品为 25 dBc。 此外，QPA0017 还能提供高达 25 瓦的输出功率，具有 30 dB 的小信号增益和 35% 的功率附加效率。 如果需要，工作频率可扩展至 12.75-15.35 GHz。

为了简化系统集成，QPA0017 与直流接地的 I/O 端口完全匹配为 50 欧姆，以实现最佳的 ESD 性能。此外，在输入和输出端口的直流接地端还装有片上阻断电容器。QPA0017 是商用和军用市场中支持通信和雷达应用的理想之选。

主要特性

频率范围 13.75 - 14.5 千兆赫

扩展频率范围： 12.75 - 15.35 千兆赫

线性输出 41 dBm

POUT（PIN = 13 dBm）： 44 dBm

PAE (PIN = 13 dBm)： 35 %

IM3（POUT_TOTAL = 41 dBm）： -25 dBc

小信号增益： 30 dB

偏压：VD = 24 V，IDQ = 340 mA，VG = -2.3 V 典型范围

封装尺寸 7.5 x 6.0 x 2.4 毫米

典型应用

通信

雷达
