DAC38RF80IAAVR是一款高性能、双通道/单通道、14 位、 9GSPS、射频采样数模转换器 (DAC)，能够合成 0GHz 至 4.5GHz 范围内的宽带信号。高动态范围允许 DAC38RFxx 系列为各种应用生成信号，包括用于无线 基站和雷达的 3G/4G 信号。

该器件具有一个低功耗 JESD204B 接口，其通道多达 8 条，最高位率为 12.5Gbps/通道，复合输入数据速率 为 1.25GSPS/通道。DAC38RFxx 为每个通道提供两 个数字上变频器，具有多种内插速率选项。具有频率灵 活的独立 NCO 的数字正交调制器可用于支持多频段操 作。可选的低抖动 PLL/VCO 通过允许使用频率较低的 参考时钟来简化 DAC 采样时钟的生成。

特性

• 14 位分辨率

• 最大 DAC 采样速率：9GSPS

• 主要规格：

– 2.1GHz 时的射频满量程输出功率：

• DAC38RF80/90/84：0dBm

• DAC38RF83/93/85：3dBm（具有 2:1 平衡非平衡变压器）

– 频谱性能（片上 PLL、DIFF）：

• fDAC = 5898.24MSPS，fOUT = 2.14GHz

– WCDMA ACLR：75dBc

– WCDMA 备选 ACLR：77 dBc

• fDAC = 8847.36MSPS，fOUT = 3.7GHz

– 20MHz LTE ACLR：63dBc

• fDAC = 9GSPS，fOUT = 1.8GHz

– IMD3 = 70dBc（–6dBFS，10MHz 音调间隔）

– NSD = –157dBc/Hz

• 每个 DAC 配有双频带数字上变频器

– 6、8、10、12、16、18、20 或 24 倍插值运算

– 分辨率为 48 位的 4 个独立 NCO

• JESD204B 接口，子类 1

– 支持多芯片同步

– 最大通道速率：12.5 Gbps

• 具有集成平衡-非平衡变压器的单端输出(DAC38RF80/90/84) 覆盖 700MHz 至 3800MHz

• 具有旁路功能的内部 PLL 和 VCO

– fC(VCO) = 5.9GHz 或 8.9GHz

• 功率耗散：1.4W 至 2.2W/通道

• 电源：–1.8V、1V、1.8V

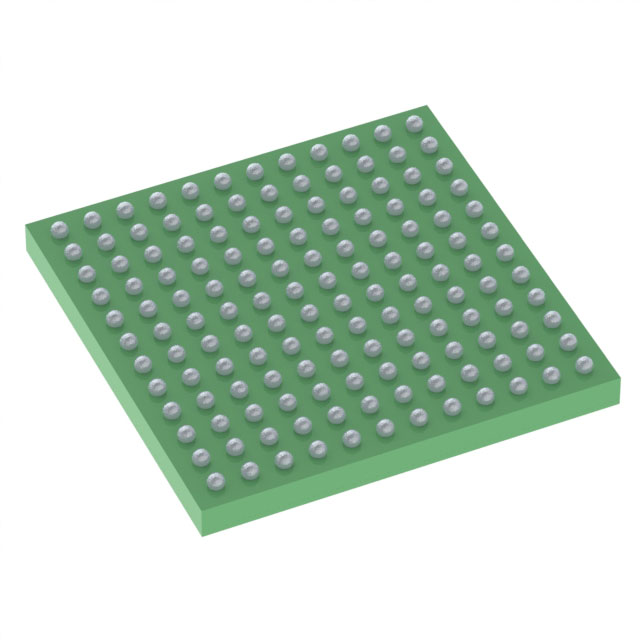

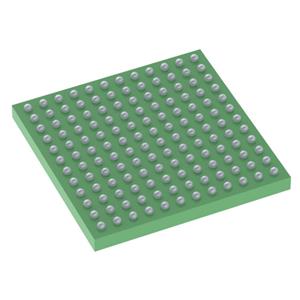

• 封装：10mm x 10mm BGA，间距为 0.8mm，具有144 个焊球

应用

• 无线通信

• 通信测试设备

• 任意波形发生器

• 软件定义的军用无线电

• 雷达和卫星通信 (SATCOM)
