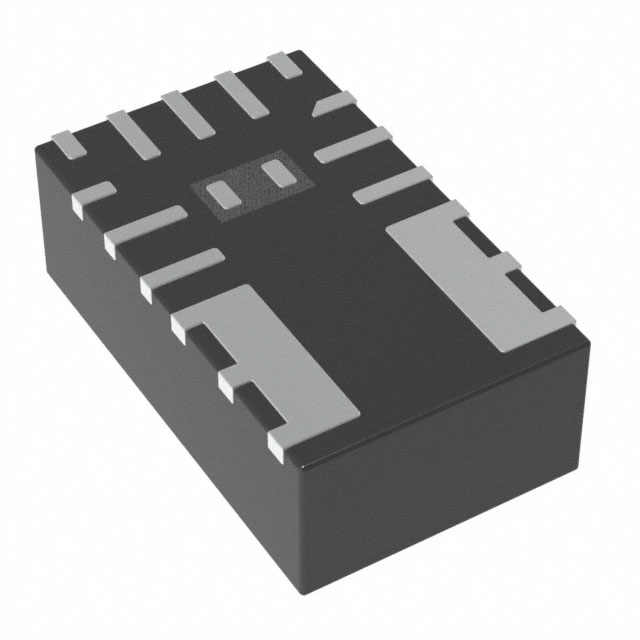

MPM3506AGQV是一款同步整流降压转换器，内置功率 MOSFET、电感器和两个电容器。它是一种结构紧凑的解决方案，仅需 4 个外部元件，即可在宽输入电源范围内实现 0.6A 的连续输出电流，以及出色的负载和线路调节能力。MPM3506A 的开关频率为 1.15MHz，可提供快速的负载瞬态响应。全面的保护功能包括过流保护 (OCP) 和热关断 (TSD)。MPM3506A 可消除设计和制造风险，同时大幅缩短产品上市时间。MPM3506A 采用节省空间的 QFN-19 (3mmx5mmx1.6mm) 封装。

器件规格

产品种类: 开关稳压器

输出电压: 810 mV to 36 V

输出电流: 600 mA

输入电压（最大值）: 36 V

输出端数量: 1 Output

拓扑结构: Buck

封装 / 箱体: QFN-19

安装风格: SMD/SMT

开关频率: 1.15 MHz

最小工作温度: - 40 C

最大工作温度: + 125 C

系列: MPM3506A

输入电压（最小值）: 4.5 V

输入电压: 4.5 V to 36 V

负载调节: 1.5 %

湿度敏感性: Yes

工作电源电流: 580 uA

关闭: Shutdown

电源电压-最小: 4.5 V

特性

完整的开关模式电源

4.5V 至 36V 宽工作输入范围

0.6A 连续负载电流

90mO/60mO 低 RDS(ON) 内部功率 MOSFET

固定 1.15MHz 开关频率

800kHz-2MHz 频率同步

轻负载省电模式

电源良好指示灯

带谷电流检测和打嗝功能的 OCP

热关断

输出电压从 0.8V 起可调

采用 QFN-19（3mmx5mmx1.6mm）封装

解决方案总尺寸为 6.7mmx6.3mm
