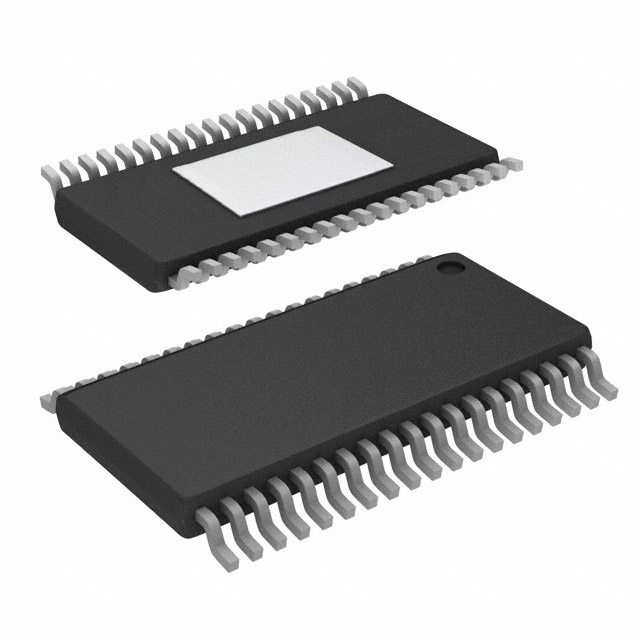

TLC6C5716QDAPRQ1器件是一款车用 16 通道恒定电流 RGB LED 驱动器，其可在 LED 进行测试。TLC6C5716-Q1 器件可提供最高 50mA 的输出电流（由外部电阻器设置）。该器件具有一个 7 位点校正，每路输出 2 个范围。该器件还具有一个针对每个颜色组输出的 8 位亮度控件。

可通过 12 位、10 位或 8 位灰度控制调整每个输出的亮度。该器件的电路能够检测各种系统故障，其中包括 LED 故障、邻近引脚短路故障、基准电阻器故障等。压摆率控件具有 2 个可调节位置，可最大限度的降低系统噪声。输出电平由一个 LED 组流向另一个 LED 组时，其变化存在一定的时间间隔。此时间间隔有助于降低起动电流。SDI 和 SDO 引脚允许串联多个器件，并通过 1 个串行接口控制。

特性

• 符合面向汽车应用的 AEC-Q100 标准， 具有

– 器件温度等级 1：–40°C 至 125°C，TA

• 16 个恒定电流阱输出通道

– 50mA 最大输出电流

– 8V 最大输出电压

– 两个输出组：OUTRn、OUTBn

• 输出电流调整

– 7 位点校正 (DC)，适用于每个通道

– 8 位亮度控制功能 (BC)，适用于每个组

• 集成 PWM 灰度发生器

– 可为每个单独通道进行 PWM 调光

– 可调节全局灰度模式：12 位、10 位和 8 位

• 保护和诊断

– LED 开路检测 (LOD)、LED 短路检测 (LSD)、输出 GND 短路检测 (OSD)

– 邻近的引脚短路 (APS) 检测

– 预热警告 (PTW)、热关断 (TSD)

– IREF 电阻器开路 (IOF) 及短路检测 (ISF) 和保护

– 用于 GCLK 错误检测和 LOD_LSD 寄存器错误检查的负位切换

– LOD_LSD 电路自检

• 可编程输出转换率

• 输出通道组延迟

• 串行数据接口

应用

• 车用仪表盘

• 车用局部调光显示屏

• 车用面板

• 车用 HVAC 控制面板

• 车用中心堆栈显示屏

• 车内 RGB 环境照明

• 车用线控换档和变速器
