TMCS1108A3UQDRQ1是一款电隔离霍尔效应电流传感器，能够测量直流或交流电流，并具有高精度、出色的线性度和温度稳定性。低漂移、温度补偿信号链可以在器件的温度范围内实现 <3% 的满量程误差。

输入电流流经内部 1.8mΩ 导体时，此导体产生的磁场可由集成式霍尔效应传感器进行测量。这种结构省去了外部集中器并简化了设计。低导体电阻可更大限度减少功率损耗和热耗散。固有的电镀绝缘在电流路径与电路之间提供了 100V 功能型隔离。集成式电气屏蔽可提供出色的共模抑制和瞬态抗扰度。

输出电压与输入电流成正比，并具有多个灵敏度选项。固定的灵敏度允许 TMCS1108-Q1 使用单个 3V 至 5.5V 的电源运行，因此消除了比例式误差并提高了电源噪声抑制能力。当电流流入到正输入引脚时，电流极性被视为正极。 可提供单向和双向感应型号。

TMCS1108-Q1 消耗的最大电源电流为 6mA，所有灵敏度选项的额定工作温度范围均为 -40°C 至 +125°C。

规格

用于测量： AC/DC

传感器类型： 霍尔效应

通道数： 1

输出： 比率，电压

灵敏度： 200mV/A

频率： 80kHz

线性度： ±0.5%

电压 - 供电： 3V ~ 5.5V

响应时间： 6.5µs

电流 - 供电（最大值）： 6mA

工作温度： -40°C ~ 125°C（TA）

等级： 汽车级

资质： AEC-Q100

极化： 单向

安装类型： 表面贴装型

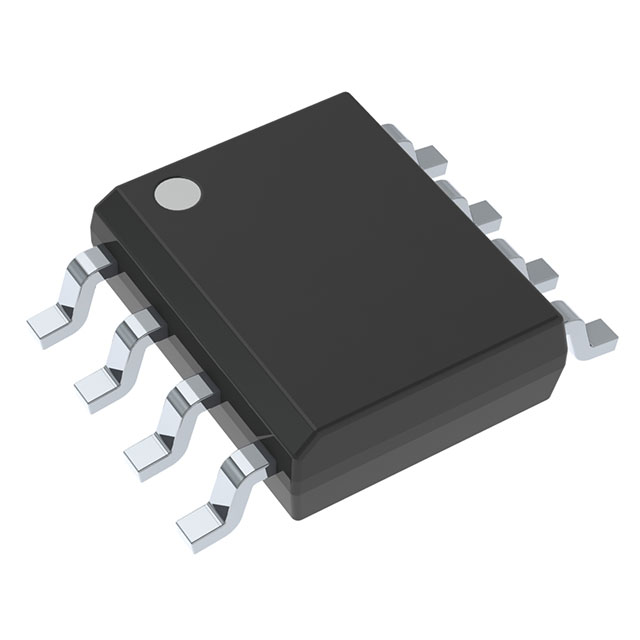

封装/外壳： 8-SOIC（0.154"，3.90mm 宽）

应用

• 电机和负载控制

• 逆变器和 H 桥电流测量

• 功率因数校正

• 过流保护

• 直流和交流电源监控
