TIOS102YAHR 可配置为高压侧、低压侧或推挽式驱动器。TIOS102YAHR 能够承受高达 1.2 kV (500 Ω) 的 IEC 61000-4-5 浪涌，并集成了极性反接保护功能。

特点

宽电源操作

4.75 V 至 36 V 电源电压（TIOS102、TIOS1023）

7 V 至 36 V 电源电压（TIOS1025）

可配置 PNP、NPN 或推挽输出

具有功能安全功能

提供有助于功能安全系统设计的文档

引脚与 TIOS101(x) 兼容，性能更佳

200 mA 时 0.5 V（典型值）的低残余电压

有源驱动器电流限制功能

改进了封装的散热性能

驱动器压摆率更低，可减少过冲（最大 750 ns）

为稳健系统提供集成保护功能

可配置驱动器过流限制（50 mA 至 350 mA）

在 VCC、OUT 和 GND 上提供高达 65 V 的有源反极性保护

过流、过热和 UVLO 故障指示器

大型电感负载的安全快速消磁

扩展环境温度操作：-40°C 至 125°C

VCC 和 OUT 集成 EMC 保护

±8 kV IEC 61000-4-2 ESD 触点放电

±4 kV IEC 61000-4-4 电气快速瞬态

±1.2 kV/500 Ω IEC 61000-4-5 浪涌

大容量负载驱动能力

< 1.5 mA（典型值）静态电源电流（驱动器禁用时）

集成式 LDO 选件，电流高达 20 mA

Tios1023：3.3 V LDO

TIOS1025：5 V LDO

TIOS1023L (DSBGA)： 可选 3.3 V/5 V LDO 输出

节省空间的小型封装选项

3 mm x 3 mm 10 引脚 VSON 封装（引脚与 TIOS101 兼容）

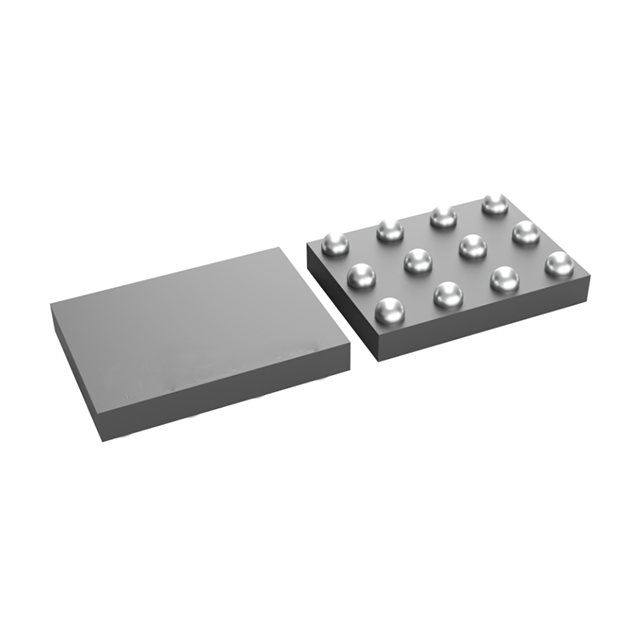

2.45 mm x 1.7 mm DSBGA 封装

应用

接近开关

电容式和电感式传感器

致动器

数字输出
