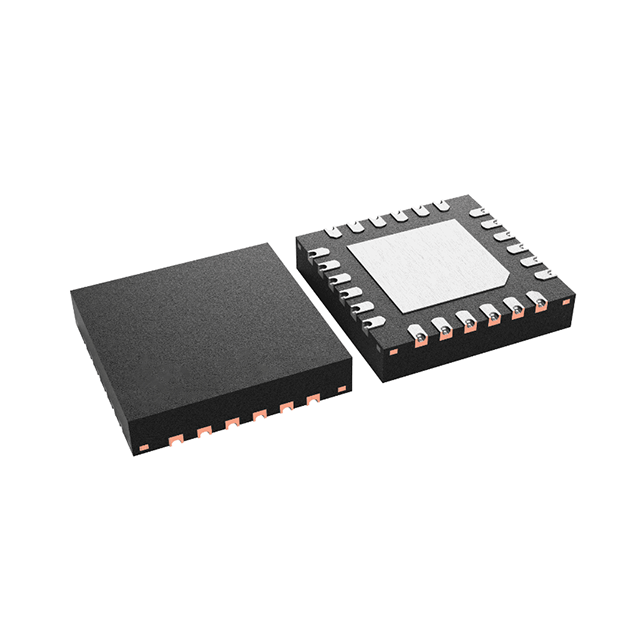

TLC69662RTWR 器件是 LCD 本地调光背光驱动器，与 TLC696x0 兼容，后者是一个扫描 MOSFET 控制器，可实现 2/4/8 时间多路复用控制。

特性

工作电压 V CC 范围：3 V 至 5.5 V 3 V 至 5.5 V

16 个高精度恒流源

最大输出电流/电压

30 mA / 20 V：TLC69602/4/8

60 mA / 20 V：TLC69612/4/8

30 mA / 50 V：TLC69652/4/8

60 mA / 50 V：TLC69662/4/8

器件对器件误差：±2%（典型值）

通道对通道误差：±2%（典型值）

灵活的调光控制：

全局 8 位最大电流 (MC) 设置

亮度分辨率：高达 15 位

PWM / 混合控制模式

高速菊花链接口：

输入/输出电压兼容 1.8 V / 3.3 V

数据传输速率：高达 20 MHz

系统效率高

自适应净空电压控制 (AHVC)

超低设备功耗：

待机模式： I CC ≤ 200 uA

正常模式： I CC ≤ 3.5 mA

EMI 增强：

可编程接口驱动能力

集成 4 个移相方案

提高显示质量：

最小亮度更新延迟

可编程黑色插入

无闪烁的可变刷新率 (VRR)

诊断功能：

每个区域的 LED 开路/短路检测

设备热关断检测

报告接口选项：

UART 和中断引脚 (INT)

双线输出： CLK_O 和 SOUT

应用

LCD 本地调光背光

电视监视器

笔记本电脑

平板电脑
