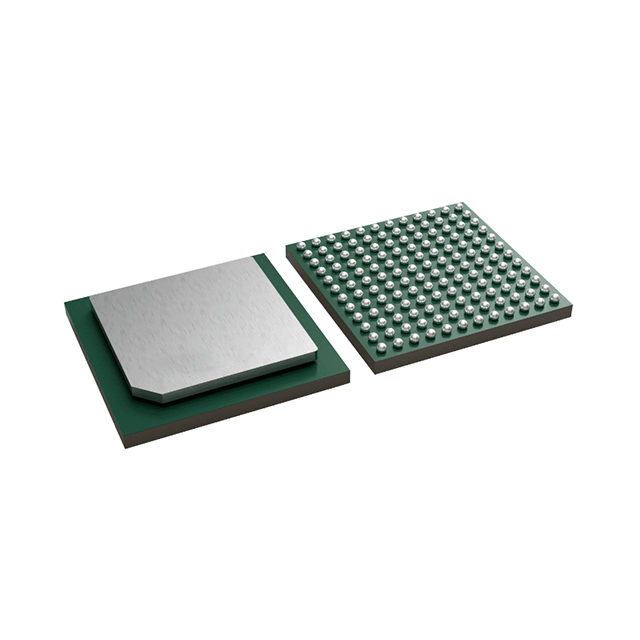

ADC12DJ5200SEAAV 是一款射频采样、千兆采样、模数转换器，集成了输入平衡器。

特性

12 位分辨率

单通道模式下高达 10.4 GSPS

双通道模式下高达 5.2 GSPS

单端 50 Ω 输入：

模拟输入范围（-3 dB）：2 至 6.3 GHz

满量程输入功率（4.5 GHz）： - 1.25 dBm

灵活的 V CM：交流耦合，无直流通路至 GND 或电源

性能规格：

本底噪声（2.3 GHz，-20 dBFS，输入 FS = 1.5 dBm）：

双通道模式：-149 dBFS/Hz

单通道模式：-151.5 dBFS/Hz

ENOB（双通道，F IN = 2.3 GHz）： 8.5 位

无噪声孔径延迟 (t AD) 调整：

精确采样控制：19 帧步进

简化同步和交错

温度和电压不变延迟

易于使用的同步功能：

自动 SYSREF 时序校准

用于采样标记的时间戳

JESD204C 串行数据接口：

最大通道速率 17.16 Gbps

支持 64b/66b 和 8b/10b 编码

8b/10b 模式与 JESD204B 兼容

可选数字下变频器 (DDC)：

4x、8x、16x 和 32x 复数分解

每个 DDC 有四个独立的 32 位 NCO

峰值射频输入功率 +26.25 dBm（+ 27.5 dBFS，560 倍满量程功率）

用于均衡的可编程 FIR 滤波器

功耗 4 W

电源 1.1 V、1.9 V

应用

通信测试仪（802.11ad、5G）

电子战（SIGINT、ELINT）

卫星通信 (SATCOM)

射频采样软件定义无线电 (SDR)
