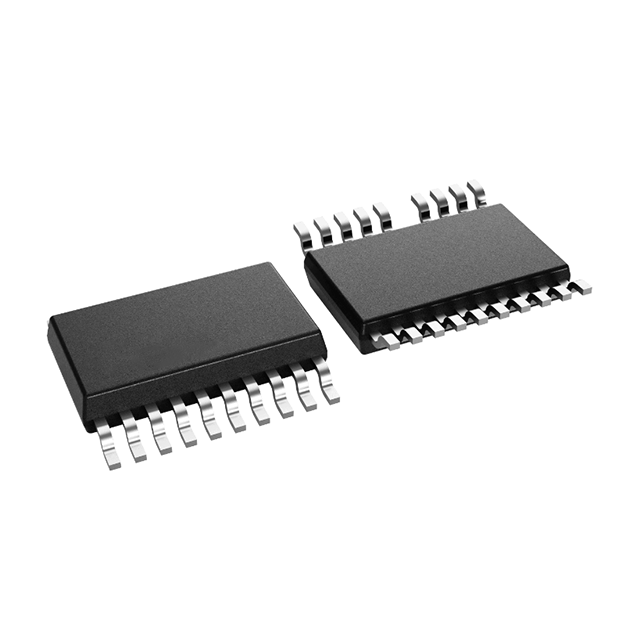

TPS12111LQDGXRQ1 是一款 45 V 智能高压侧驱动器，具有保护和诊断功能。该器件具有 3.5 V-40 V 的宽工作电压范围，适用于 12 V 系统设计。

特性

通过 AEC-Q100 认证，结果如下

器件温度等级 1：-40°C 至 +125°C 环境工作温度范围

支持功能安全

提供有助于功能安全系统设计的文档

3.5 V 至 40 V 输入范围（绝对最大值为 45 V）

低至 -30 V 的输出反极性保护

集成式 12 V 充电泵，容量为 100µA

低至 0.9µA 的关断电流（EN/UVLO = 低电平）

强上拉（3.7 A）和下拉（4 A）栅极驱动器

驱动外部背靠背 N 沟道 MOSFET

带集成预充电开关驱动器 (TPS12111-Q1) 的变体，可驱动电容性负载

两级可调过流保护（IWRN、ISCP），具有可调响应时间（TMR）和故障标志输出（FLT_I）

快速短路保护： 1.2 µs (TPS12111-Q1, TPS12112-Q1), 4 µs (TPS12110-Q1)

精确的模拟电流监控输出 (IMON)：30 mV 时为 ±2% (V SNS)

精确、可调的欠压锁定 (UVLO) 和过压保护 (OV)： < ±2%

远程过温检测（DIODE）和故障标志输出保护（FLT_T）

引脚与 TPS4811-Q1 兼容

应用

配电箱

车身控制模块

直流/直流转换器
