NTS0304EUKZ是带自动方向感应的4位双电源转换收发器，支持双向电压电平转换。该器件具有8个1位输入输出端口(A和B)、一个输出使能输入(OE)和两个电源引脚(VCC(A)和VCC(B))。VCC(A)可以由介于0.95 V至3.6 V之间的任何电压供电，VCC(B)可以由介于1.65 V至5.5 V之间的任何电压供电，这使得此器件适用于任何电压节点(0.95 V、1.2 V、1.8 V、2.5 V、3.3 V和5.0 V)之间的转换。引脚A和OE引用至VCC(A)，引脚B引用至VCC(B)。引脚OE处的低电平使输出呈现高阻抗关断状态。

特征

宽电源电压范围：

VCC(A): 0.95 V至3.6 V，VCC(B): 1.65 V至5.5 V

无需电源排序

最大数据速率

开漏：2 Mbps

推挽：20 Mbps

更长的单触发脉冲，用于驱动更大的容性负载，同时大大减少振铃和过冲

A侧输入可接受高达3.6 V的电压

B侧输入可接受高达5.5 V的电压

ESD防护：

IEC 61000-4-2 Class 4, 8 kV接头用于B侧端口

两个端口的HBM JESD22-A114E 2类均超过2000 V

两个端口的CDM JESD22-C101E均超过1000 V

根据JESD 78B II类 ，锁存性能超过100 mA

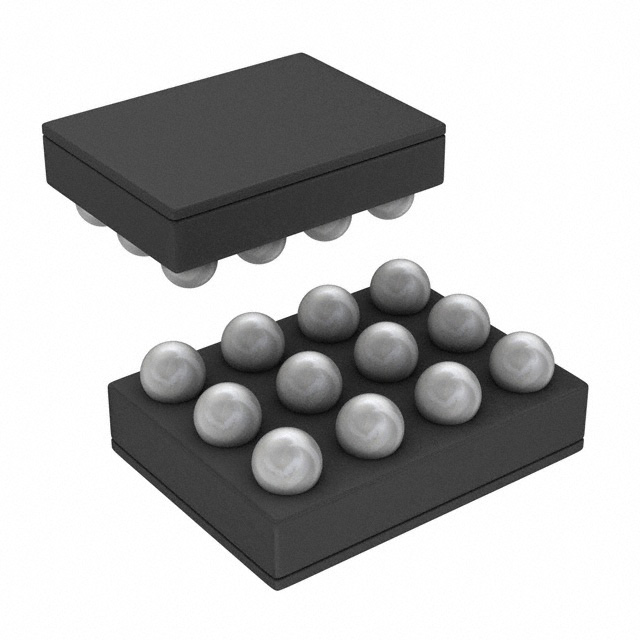

封装方式：WLCSP12

额定温度范围：-40 °C至+125 °C

应用

• I 2C/SMBus, UART

• GPIO
