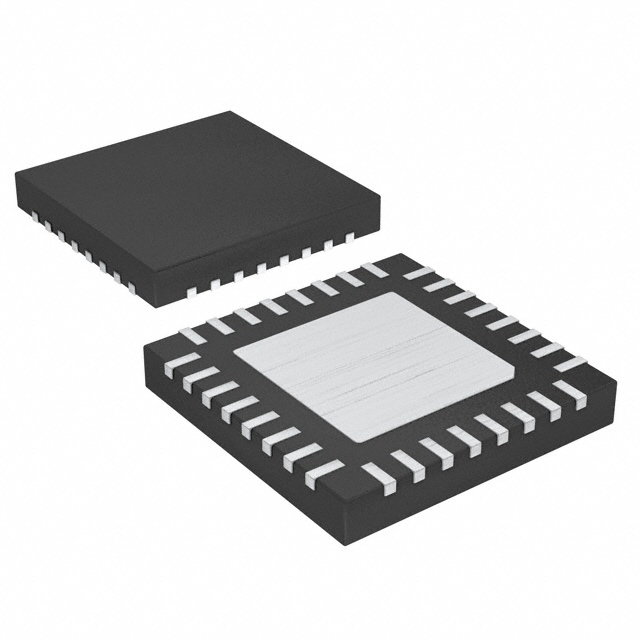

NCV70514MW003BR2G是一款用于双极步进电机的微步进电机驱动器。该芯片通过 IO 引脚和 SPI 接口与外部微处理器进行联接。NCV70514MW003BR2G 包含一个电流转换表，根据 NXT 输入引脚上的时钟信号以及 DIR（方向）寄存器或输入引脚的状态采用下一个微步进。如果检测到失速、电子错误、欠电压或结温度升高，该芯片则会提供错误消息。它使用专属的 PWM 算法实现可靠的电流控制。 NCV70514MW003BR2G完全符合汽车电压要求，非常适合汽车、工业、医疗和海洋环境中的通用型步进电机应用。 由于其技术，此器件特别适合使用波动电池电源的应用。

特性

用于两相步进电机的双 H 桥

可编程峰值电流高达 800 mA

片上电流转换器

具有菊花链功能的 SPI 接口

从全步进到 32 微步进的 7 种步进模式

完全集成的电流检测和电流调节功能

片上失速检测

自动选择快、慢衰减的 PWM 电流控制

固定 PWM 频率

有源反激二极管

全输出保护和诊断

热警告和关机

兼容 3.3 V 微控制器、5 V 容限输入、5 V 容限漏极开路输出

复位功能

过流保护

增强型欠压管理

阶跃模式选择输入

这些器件无铅、无卤素/无溴化阻燃剂，符合 RoHS 规范

应用

小型定位应用

汽车（大灯校准、HVAC、怠速控制、巡航控制）

工业设备（照明、流体控制、标签、过程控制、XYZ 工作台、机器人）

楼宇自动化（暖通空调、监控、卫星天线、可再生能源系统）
