商品名称:TPS92602BQPWPRQ1
数据手册:TPS92602BQPWPRQ1.pdf
品牌:TI
年份:23+

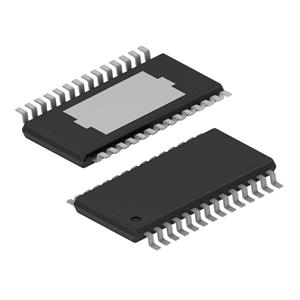

封装:HTSSOP28
货期:全新原装
库存数量:25800 件
TPS92602BQPWPRQ1器件是一款单通道和双通道高侧电 流 LED 驱动器。借助于完全保护和诊断功能,这一系 列器件专门针对并且非常适合于汽车前照灯。每个独立 驱动器的底部是峰值电流模式升压控制器。每个控制器 由两个独立的反馈环路,一个带有高侧电流感测分路的 电流反馈环路,以及一个带有外部电阻分压器网络的电 压反馈环路。此控制器传送一个恒定输出电压或一个恒 定输出电流。已连接的负载决定此器件是对恒定输出电 流(如果此电路在电压设定点前达到电流设定点)还是 对恒定输出电压(如果此电路首先达到电压设定点 (if the circuit reaches the voltage set-point is reached first),例如,在开路负载条件下)进行调节。
特性
• 符合汽车类应用的 要求
• 具有符合 AEC-Q100 标准的下列特性:
– 器件温度等级 1:环境工作温度范围为 –40°C至 125°C
– 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
– 器件 CDM ESD 分类等级 C4B
• 输入电压:4V - 40V(绝对最大值 45V)
• 输出电压:4V - 75V(绝对最大值 80V)
• 具有集成斜坡补偿的固定频率电流模式控制器
• 两个稳压环路、恒定电流输出和恒定电压输出(每个通道)
• 高侧电流感测:
– 150mV 或 300mV 感测电压(EEPROM 选项)
– ±6mV 偏移(实现大约4% 或 2% LED 电流精度)
• 输出电压感应、内部电压基准:2.2V ±5%
• 集成低侧 NMOS-FET 驱动器:峰值栅极驱动电流典型值0.7A
• 频率同步
• 支持脉宽调制 (PWM) 调光和模拟调光
• 诊断:
– 可作为模拟输出的高侧电流(LED 电流)
– 开路 LED 和对地短路检测
– 短路输出保护
• 内部欠压和过压闭锁
应用范围
• 汽车用前灯 LED 驱动器
• 高亮 LED 设计
