首页 /集成电路（IC）/电源管理（PMIC）/栅极驱动器

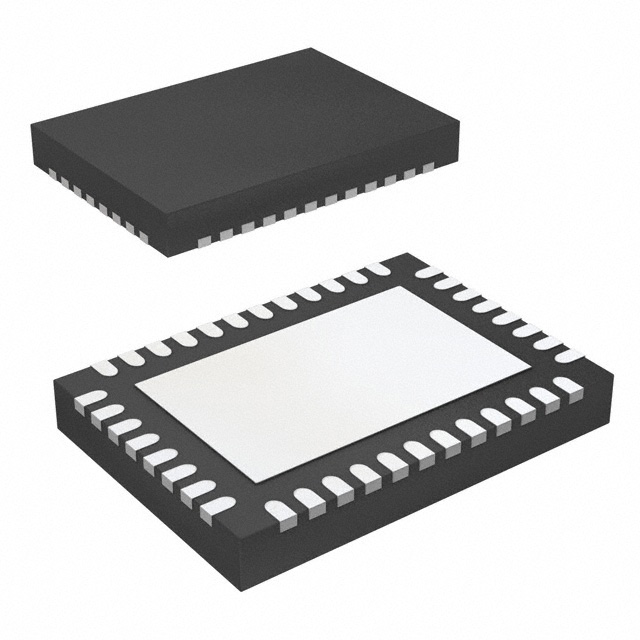

图片仅供参考，请参阅产品规格
< >

商品型号：DRV8714SQRHARQ1

商品名称：DRV8714SQRHARQ1

数据手册：DRV8714SQRHARQ1.pdf

品牌：TI

年份：23+

封装：40-VFQFN

货期：全新原装

库存数量：2000 件

数量:
询价
在线询价

联系人：

联系邮箱：

联系电话：

公司名称：

技术参数

制造商
TI
型号
DRV8714SQRHARQ1
封装
40-VFQFN
描述
带宽共模内联电流检测放大器的多通道智能半桥栅极驱动器

产品描述

DRV8714SQRHARQ1 器件是高度集成的多通道栅极驱动器，用于驱动多个电机或负载。


功能特点

引脚对引脚 4 和 8 半桥驱动器变体

4.9 V 至 37 V（最大 40 V）工作范围

4 个带输出映射的 PWM 输入

用于 100% PWM 的三路电荷泵

半桥、H 桥和 SPI 控制模式

可调压摆率控制

自适应传播延迟控制

50-µA 至 62-mA 峰值源电流输出

50-µA 至 62-mA 峰值灌电流输出

集成死区时间握手

支持直插式、高压侧或低压侧

可调增益设置（10、20、40、80 V/V）

专用驱动器禁用引脚 (DRVOFF)

低智商、睡眠模式电机制动 (BRAKE)

电源和稳压器电压监控器

MOSFET VDS 过流监控器

MOSFET VGS 栅极故障监控器

反极性 MOSFET 充电泵

离线开路负载和短路诊断

器件热警告和关机

窗口看门狗定时器

故障条件中断引脚 (nFAULT)


应用

汽车有刷直流电机

电动座椅模块

电动后备箱和升降门

车门模块

车身控制模块

电动天窗

变速箱和发动机控制模块


相关联产品

型号

品牌

封装

数量

描述

VN5E160STR

ST

SO-8

28500

单通道高侧驱动器，用于汽车应用

VN7140AJTR

ST

PowerSSO-16

30000

具有MultiSense模拟反馈的高侧驱动器，用于汽车应用

VN5T016AHTR

ST

TO-252-6

5000

支持模拟电流感应的单通道高侧驱动器，用于24V汽车应用

1EDI3025AS

INFINEON

PG-DSO-20

2000

经过汽车认证的单通道高压栅极驱动器，专为 IGBT 技术优化设计

1EDL8011

INFINEON

PG-DSO-8

2000

125 V 高侧栅极驱动器，采用 DSO-8 封装，单输出，适用于电池供电应用

2EDL05I06PF

INFINEON

PG-DSO-8

2500

600 V 半桥栅极驱动器 IC，具有集成自举二极管

2ED2106S06F

INFINEON

PG-DSO-8

3000

集成自举二极管的650 V、0.7 A高边和低边栅极驱动器

1EDI40I12AF

INFINEON

PG-DSO-8

2500

1200 V、7.5 A 单通道隔离式栅极驱动器 IC

1EDI20N12AF

INFINEON

PG-DSO-8

2500

1200 V、4 A 单通道栅极驱动器，具有独立输出和短路箝位功能

1EDN6550B

INFINEON

SOT23-6

3000

单通道高压侧和低压侧栅极驱动器，具有高 CMR TDI 输入
