MAX20069BGTLA/VY 是一款高度集成的 TFT 电源和 LED 背光驱动器 IC，适用于汽车 TFT-LCD 应用。

优点和特性

4 输出 TFT-LCD 偏置电源

用于 TFT-LCD 部分的 2.8V 至 5.5V 输入

集成式 440kHz 或 2.2MHz 升压和降压-升压转换器

输出电压可调的正极和负极 3mA 栅极稳压器

通过 SEQ 引脚进行灵活的电阻器可编程排序

AIl 输出欠压检测

低功耗电流待机模式

4 通道 LED 背光驱动器

每通道电流高达 150mA

4.5V 至 42V 输入电压范围

集成升压/SEPIC 控制器（440kHz 或 2.2MHz）

200Hz 时的调光比为 10,000:1

自适应电压优化，降低 LED 电流散热器的功率耗散

开串、LED 短路和接地短路诊断

LED 灯串的相移调光

LED 驱动器和 TFT 扩频

可通过 I2C 进行微调的可选开关频率

用于控制和诊断的 I2C 接口

通过 FLTB 引脚和 I2C 进行故障指示

过载和热保护

-40°C 至 +105°C 环境温度下工作

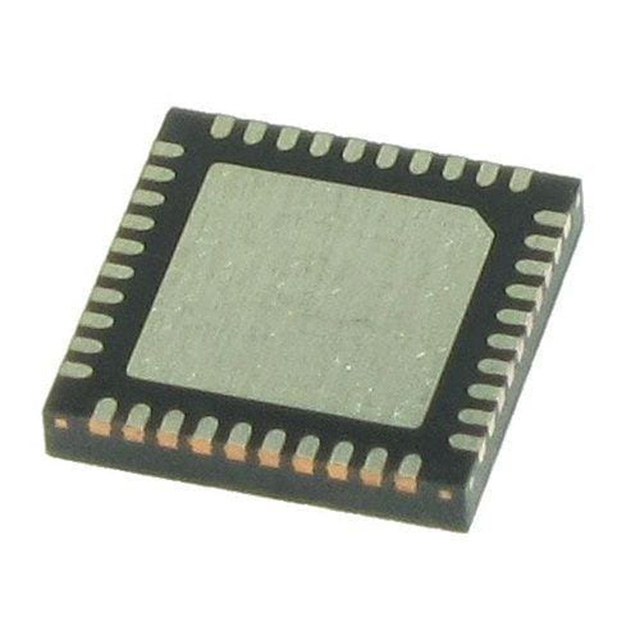

40 引脚（6 毫米 x 6 毫米）TQFN 封装，带外露焊盘

应用

汽车仪表盘

汽车中央信息显示器

汽车抬头显示器

汽车导航系统
