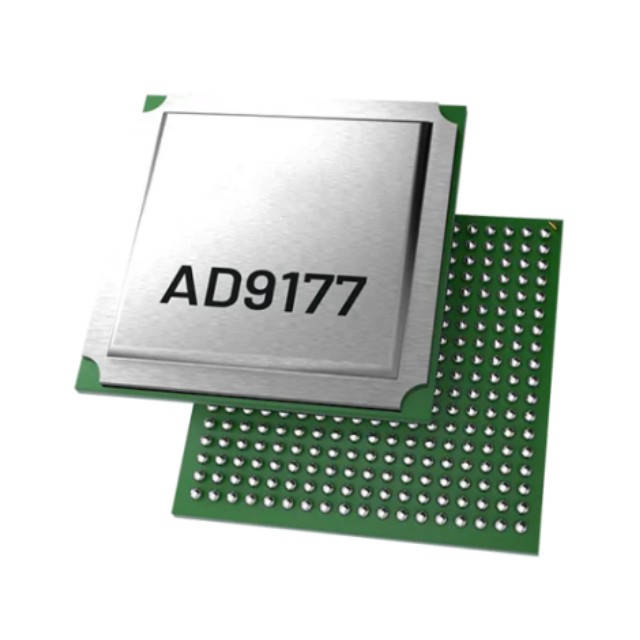

AD9177BBPZ是一款高度集成的套件，具有四个 16 位、12 GSPS 最大采样率、RF 数模转换器 (DAC) 内核，支持多达八个基带通道。该套件非常适合需要宽带 DAC 来处理宽瞬时带宽信号的应用。

优势和特点

灵活的可重新配置通用平台设计

4 个 DAC 内核连接到各种 DSP 和旁路数据路径

支持单频段、双频段和多频段

数据路径和 DSP 模块可完全绕过

具有多芯片同步功能的片内 PLL

片外 PLL 的外部 RFLK 输入选项

最大 DAC 采样率高达 12 GSPS

使用 JESD204C 的最大数据速率高达 12 GSPS

可用的模拟带宽高达 8 GHz

12 GSPS 时的 DAC 交流性能

满量程输出电流范围：6.43 mA 至 37.75 mA

双信号音 IMD3（每个音调 −7 dBFS）：−78.9 dBc

3.7 GHz 时，NSD，单信号音：−155.1 dBc/Hz

3.7 GHz 时，SFDR，单信号音：−70 dBc

多种数字特性

可选的插值滤波器

可配置或可旁路的 DUC

8 个细调复数 DUC 和 4 个粗调复数 DUC

每个 DUC/DDC 48 位

可选择旁路细调和粗调 DUC

每个数据路径的可编程延迟

发射 DPD 支持

细调 DUC 通道增益控制和延迟调整

辅助特性

直接数字合成和快速跳频

低延迟环回模式（接收数据路径 NCO 输出可以路由到发送数据路径）

功率放大器下游保护电路

片内温度监控单元

灵活的 GPIO 引脚

TDD 节能选项

SERDES JESD204B/JESD204C 接口

8 通道 JESD204B/C 接收器 (JRx)

JESD204B 与最大 15.5 Gbps 的通道速率兼容

JESD204C 与最大 24.75 Gbps 的通道速率兼容

支持实数或复数数字数据（8、12、16 或 24 位）

15毫米×15毫米、324 球 BGA，间距 0.8 毫米

应用

无线通信基础设施

微波点对点、E 频段和 5G 毫米波

宽带通信系统

DOCSIS 3.1 和 4.0 CMTS

相控阵雷达与电子战

电子测试和测量系统
