TPS3840-Q1 系列电压监控器或复位IC 可在高电压电平下工作，同时能够在整个 VDD 和温度范围内保持非常低的静态电流。TPS3840-Q1 可提供低功耗、高精 度和低传播延迟（tp_HL = 30µs 典型值）的最佳组合。 当 VDD 上的电压降至负电压阈值 (VIT-) 以下或手动复 位被拉至低逻辑 (VMR_L) 时，复位输出信号会置位。当 VDD 升至 VIT- 加迟滞 (VIT+) 以上以及手动复位 (MR) 悬 空或高于 VMR_H、复位延时时间 (tD) 已过期时，复位信 号会清除。可以通过在 CT 引脚和地之间连接一个电容 器对复位延时时间进行编程。对于快速复位，可以将 CT 引脚悬空。

特性

• 符合汽车类 应用要求

• 具有符合 AEC-Q100 标准的下列特性：

– 器件温度等级 1：–40°C 至 +125°C 的环境工作温度范围

– 器件 HBM ESD 分类等级 2

– 器件 CDM ESD 分类等级 C7B

• 宽工作电压范围：1.5V 至 10V

– 利用外部电阻器来扩展输入电压范围

• 毫微电源电流：350nA（典型值）、700nA（最大值）

• 固定阈值电压 (VIT-)

– 阈值范围为 1.6V 至 4.9V（阶跃为 0.1V）

– 高精度：1%（典型值）、1.5%（最大值）

– 内置的迟滞 (VIT+)

– 1.6V < VIT- ≤ 3.0V = 100mV（典型值）

– 3.1V ≤ VIT- < 4.9V = 200mV（典型值）

• 快速启动延迟 (tSTRT)：350µs（最大值）

• 基于电容器的可编程复位延时时间：

– tD：50µs（无电容器）至 6.2s (10µF)

• 低电平有效手动复位 (MR)

• 三种输出拓扑：

– TPS3840DL-Q1：漏极开路，低电平有效(RESET)

– TPS3840PL-Q1：推挽，低电平有效 (RESET)

– TPS3840PH-Q1：推挽，高电平有效 (RESET)

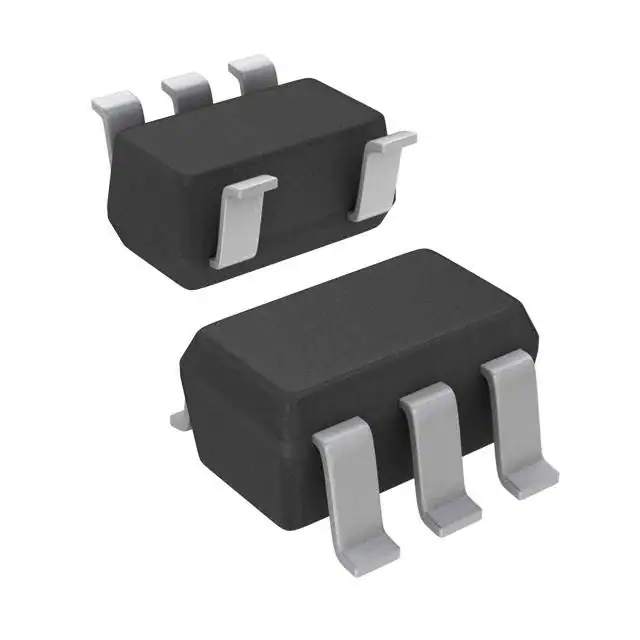

• 封装：5 引脚 SOT-23 (DBV)

应用

• 汽车音响主机和仪表组

• 汽车显示屏、集成驾驶舱和驾驶员监控

• 远程信息处理控制单元和紧急呼叫
