TPS7B68-Q1 是一款专为实现高达 40V 的工作电压而 设计的 500mA 看门狗 LDO，其轻载条件下的典型静 态电流仅为 19µA。该器件集成了一项可编程功能，用 于选择窗口或标准看门狗，并使用外部电阻器来设置看 门狗时间（精度在 10% 以内）。

特性

• 适用于汽车电子应用

• 具有符合 AEC-Q100 标准的下列结果：

– 器件温度 1 级：–40°C 至 +125°C 的环境工作温度范围

– 器件 HBM ESD 分类等级 2

– 器件 CDM ESD 分类等级 C4B

• 最大输出电流：500mA

• 4V 至 40V 宽 VIN 输入电压范围，瞬态电压高达45V

• 3.3V 和 5V 两种固定输出电压

• 最大压降电压：600mV（电流为 500mA）

• 在宽电容（4.7µF 至 500µF）和 ESR（0.001Ω 至20Ω）范围内，与输出电容器一起工作时保持稳定

• 低静态电流 (I(Q))：

– EN 为低电平（关断模式）时 < 4µA

– 轻负载（WD_EN 为高电平）时具有 19µA 的典型值（看门狗禁用）

• 可针对窗口看门狗和标准看门狗进行配置

• 开关窗口比例可配置为 1:1 或 8:1

• 完全可调的看门狗周期（10ms 至 500ms）

• 10% 精度看门狗周期

• 专用 WD_EN 引脚，用于控制看门狗开关

• 完全可调的电源正常阈值和电源正常延迟周期

• 针对 UVLO 的低输入电压跟踪功能

• 集成故障保护：

– 过载电流限制保护

– 热关断

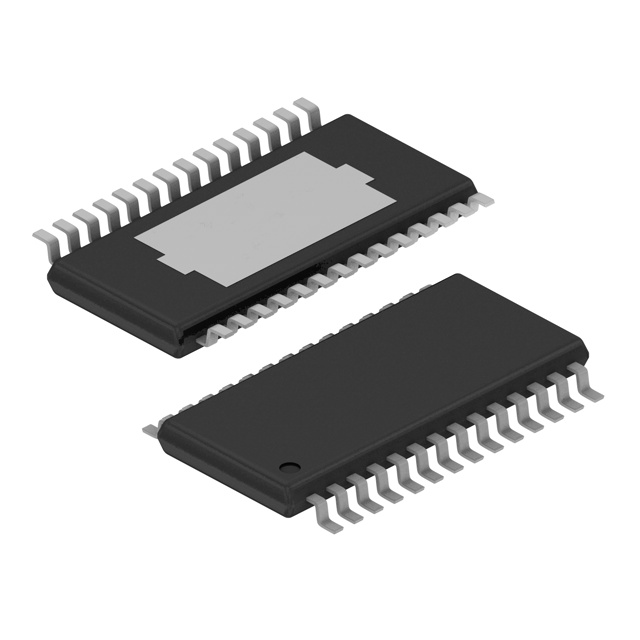

• 28 引脚 HTSSOP 封装

应用

• 汽车 MCU 电源

• 车身控制模块 (BCM)

• 车身舒适模块

• EV 和 HEV 电池管理系统(BMS)

• 电子换挡器

• 变速器控制单元 (TCU)

• 电动助力转向 (EPS)
