DRV8705SQRHBRQ1 是一款高度集成的 H 桥栅极驱动器，能够驱动高压侧和低压侧 N 沟道功率 MOSFET。它使用集成倍增器电荷泵为高压侧和线性稳压器为低压侧产生适当的栅极驱动电压。

功能特点

通过 AEC-Q100 汽车应用认证：温度等级 1：-40°C 至 +125°C，TA

支持功能安全

提供有助于功能安全系统设计的文档

H 桥智能栅极驱动器

4.9 V 至 37 V（最大 40 V 绝对值）工作范围

用于 100% PWM 的倍增器电荷泵

半桥和 H 桥控制模式

可调压摆率控制

0.5 mA 至 62 mA 峰值源电流输出

0.5 mA 至 62 mA 峰值灌电流输出

集成死区时间握手

可调增益设置（10、20、40、80 V/V）

集成反馈电阻器

可调 PWM 消隐方案

用于降低 EMI 的扩频时钟

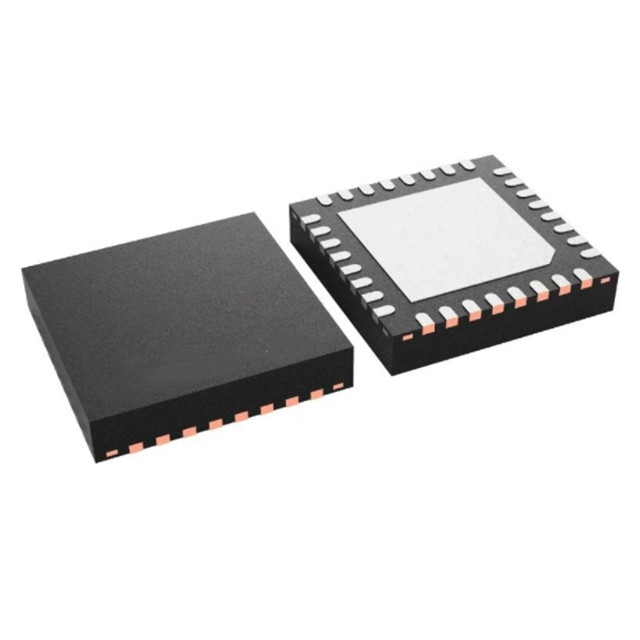

紧凑型 VQFN 封装，带可湿性侧翼

集成保护功能

专用驱动器禁用引脚 (DRVOFF)

电源和稳压器电压监控器

MOSFET VDS 过流监控器

MOSFET VGS 栅极故障监控器

反极性 MOSFET 充电泵

离线开路负载和短路诊断

器件热警告和关断

故障条件中断引脚 (nFAULT)

应用

汽车有刷直流电机

电磁阀和继电器

电动车窗升降和滑动门

电动天窗

电动座椅模块

电动后备箱和升降门

BDC 燃油泵、水泵、油泵

挡风玻璃雨刷器
