DRV425QWRTJRQ1汽车类器件专为单轴磁场检测 应用设计，可实现具有电气隔离功能和高灵敏度的直流和交流磁场精确测量。该器件能向独特且专有的集成磁通门传感器 (IFG) 提供内置补偿线圈，以支持 ±2mT 的高精度检测范围和高达 47kHz 的测量带宽。该传感器具有低失调电压、低漂移和低噪声，再加上内置补偿线圈提供的精确增益、低增益漂移和极低的非线性度，可提供无与伦比的磁场测量精度。高灵敏度和高精度在高电流汇流条 应用中（如牵引逆变器或电池管理系统）实现了更广泛的电流测量。扭矩传感器或电机诊断系统受益于精确测量磁场位置或位移的能力。 DRV425-Q1 的输出是与被检测磁场成比例的模拟信号。

该器件提供完整的 功能，包括内部差分放大器、片上精密基准以及诊断功能，能够最大限度地减少组件数量并削减系统级成本。

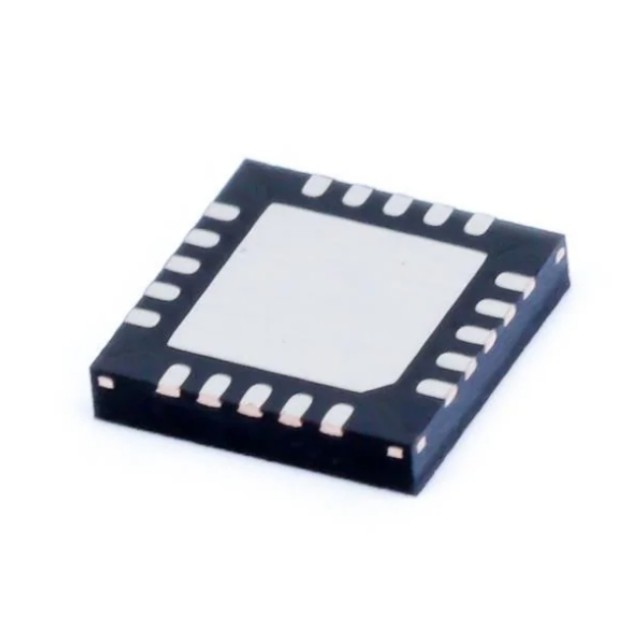

该器件采用热增强型、非磁性、薄型 WQFN 封装，具有热耗散性能经优化的散热焊盘，其额定汽车工作温度范围为 –40°C 至 +125°C。

特性

• 符合面向汽车应用的 AEC-Q100 标准：

– 温度等级 1：–40°C 至 +125°C，TA

• 提供功能安全

– 可帮助进行功能安全系统设计的文档

• 高精度集成式磁通门传感器：

– 失调电压：±8µT（最大值）

– 温漂：±5nT/°C（典型值）

– 增益误差：0.04%（典型值）

– 增益漂移：±7ppm/°C（典型值）

– 线性度：±0.1%

– 噪声：1.5nT/√Hz（典型值）

• 传感器范围：±2mT（最大值）

– 通过外部电阻器可调节范围和增益

• 可选带宽：47kHz 或 32kHz

• 精度基准：

– 精度：2%（最大值），漂移：50ppm/°C（最大值）

– 引脚可选电压：2.5V 或 1.65V

– 可选的比例模式：VDD/2

• 诊断 功能：超范围和错误标志

• 电源电压范围：3.0V 至 5.5V

应用

• 电池管理系统 (BMS)

• 逆变器和电机控制

• 直流/直流转换器

• 动力系统电流传感器

• 动力系统扭矩传感器

• 电机诊断和监控
